直線振動篩詳情
直線振動篩型號和參數
D-------------------------------------------------------電機(振動源)
Z-------------------------------------------------------直線(運轉軌跡)
SF------------------------------------------------------篩分機
1030---------------------------------------------------篩面尺寸（1000mm寬x3000mm長)
1-------------------------------------------------------一層(一層篩網二個出料口)
S------------------------------------------------------（304不銹鋼）鋼板材質
直線振動篩主要技術參數和外形尺寸：
|
型號
|
篩面尺寸
(mm)
|
篩面層數
|
網孔尺寸
目
|
處理量
(t/h)
|
振次
|
雙振幅
(mm)
|
電機功率
(kw)
|
振動方向角
|
外形尺寸
(長×寬×高)mm
|
|
DZSF515
|
500×1500
|
1-5
|
2-200
|
0.12-20
|
960
|
6-8
|
2×0.37
|
45-60
|
2140×808×848
|
|
DZSF520
|
500×2000
|
2-200
|
0.12-20
|
960
|
6-8
|
2×0.37
|
45-60
|
2140×808×848
|
|
DZSF525
|
500×2500
|
2-200
|
0.12-20
|
960
|
6-8
|
2×0.55
|
45-60
|
2750×808×938
|
|
DZSF1020
|
100×2000
|
2-200
|
0.11-20
|
960
|
6-8
|
2×0.55
|
45-60
|
2219×1320×960
|
|
DZSF1025
|
1000×2500
|
2-200
|
0.18-15
|
960
|
6-8
|
2×0.75
|
45-60
|
2269×1320×960
|
|
DZSF1030
|
1000×2500
|
2-200
|
0.1-20
|
960
|
6-8
|
2×1.1
|
45-60
|
3219×1340×1120
|
直線振動篩工作原理及性能
DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm。
直線振動篩結構

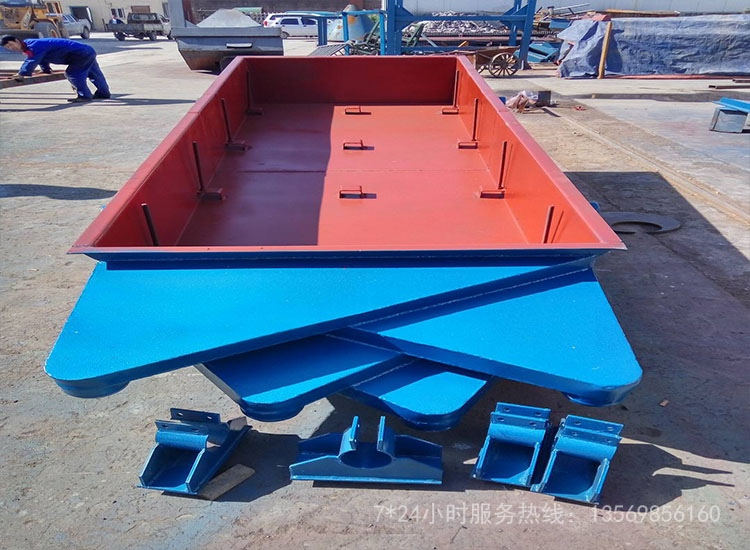

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
直線振動篩安裝事項
■ 安裝與調試：
彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支撐部位。安裝時把彈簧置于下支撐座上，使支撐座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支撐板的凸臺對中，將篩箱垂直下落，置于彈簧上，此時各支撐點彈簧的高度應一致，誤差不得大于2mm。
篩機各部分的聯接必須牢固可靠，所有螺栓不得有任何松動，各零件部位不得有任何異常聲響，篩機上參振部分與周圍固定物之間的小間隙為30-50mm。
直線振動篩選型
直線振動篩是一種產量大、效率高的篩分設備，可根據客戶物料的特性及產量進行選型，選型大致分為以下幾步。
一、直線篩安裝廠地選擇
二、直線振動篩篩分精度和產量的選擇
三、直線篩篩機角度的選擇
四、篩分物料的特性及性質的選擇
