篩分機

篩分機詳情

篩分機技術參數

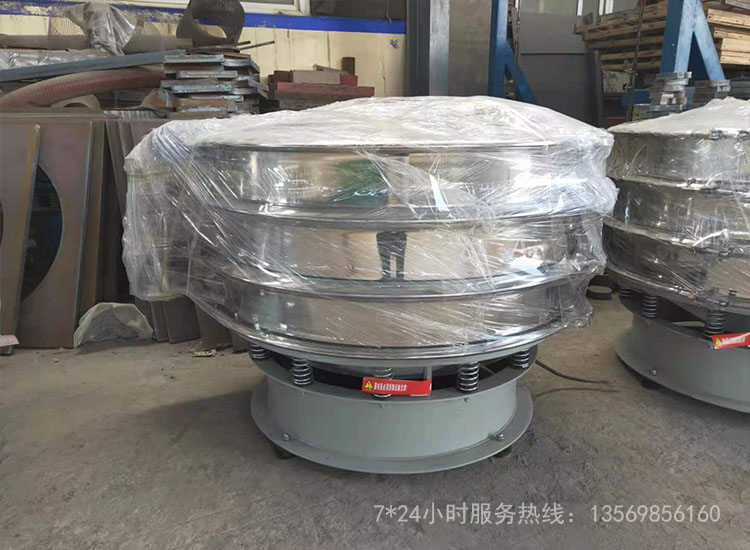

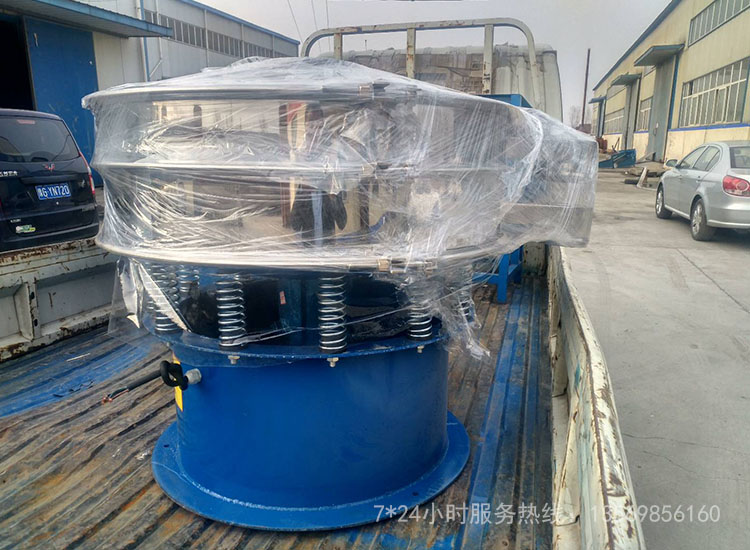

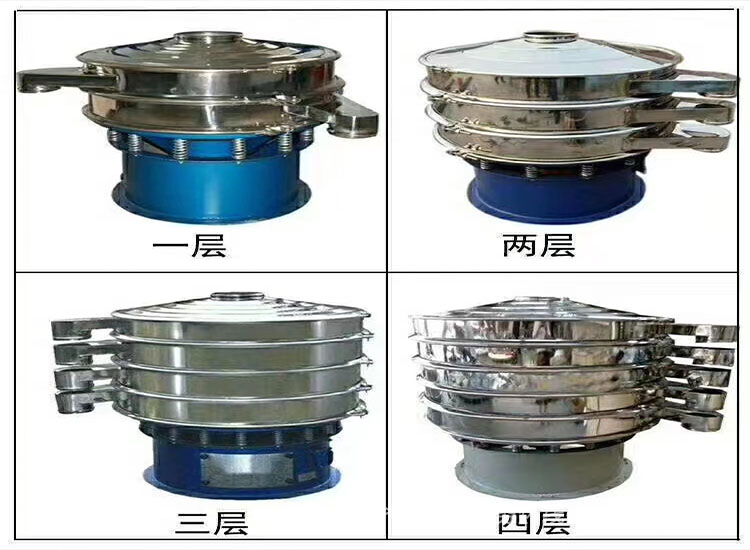

三次元振動篩分·過濾機（俗稱圓形旋振篩）是一種高精度細粉篩分機械，即可單層粉末除雜、也可多層粒度分級、也可固液分離過濾使用，根據自己需要定制層數即可（可分層自由組合拆裝），是性價比高、一機多用的通用篩選設備。其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分和過濾。旋振篩是由直立式振動電機做激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再通過彈簧的減震助振作用把這個三次元運動傳遞給篩面，通過調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡，以達到常規、精細、粗略篩分、分級、過濾等使用目的。該篩機換網迅速、篩分精度高、密封性好、粉塵不飛揚、液體不漏漿、篩網不堵網、可單層和多層使用、無需地基安裝的圓形振動篩、旋振篩、三次元振動篩分過濾機。

篩分機型號選型

三次元振動篩分?過濾機，又名S49-A旋振篩、旋震篩、XZS振動篩、LS震動篩、三元振動篩、三維振動篩、圓形振動篩、圓振篩、電動篩、SUS304不銹鋼振動篩、多層篩分機、篩粉機、振動過濾機、分級篩、振蕩篩、圓盤振動篩、旋轉振動篩等。

三次元振動篩分過濾機/旋振篩多次技術改進，三次元振動篩分過濾機/旋振篩采用新型推薦動力源(振動電機/震動電機），三維動力更加突出，使三次元振動篩分過濾機/旋振篩應用范圍擴展至：不管干的、濕的、精細的、粗糙的、重的、輕的、0～400目都可以篩分，液體的、漿狀的、0～600目都可以過濾。三次元振動篩分過濾機/旋振篩配有清網裝置，堵網幾率降至較低，從而使篩分速度快、篩分精度高，篩分產量大大提高；而且三次元振動篩分過濾機/旋振篩針對行業有專業獨特設計：如加緣式振動篩、閘門式振動篩、強力型振動篩、密封型振動篩等振動篩，同時有多種網架結構設計，讓顧客對法斯特振動篩有更多的選擇。

篩分機結構工作原理

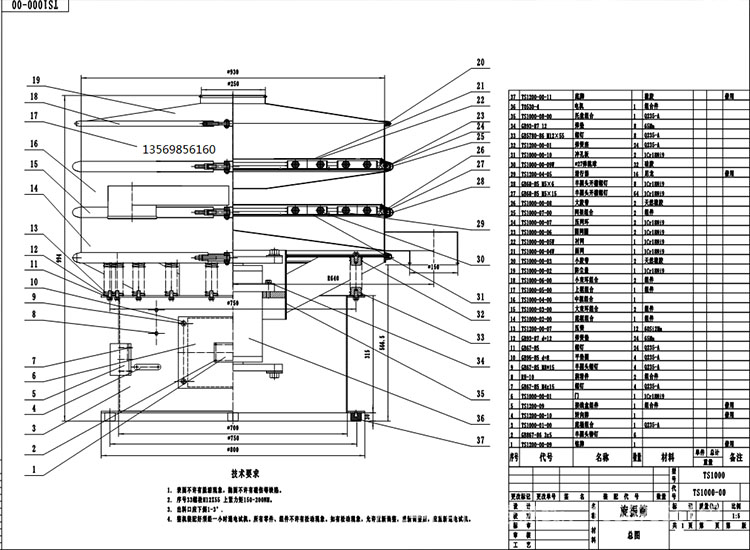

三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。
旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

篩分機安裝使用注意事項

旋振篩安裝和使用注意事項及要點:
    1、在安裝時，振動篩分機的機座安裝萬向腳輪便于任意移動外，對ф600以上規格振動篩分機為避免振動篩機座的移位或噪音的減少，可在機座底部安裝三塊減振橡膠墊（一般都有隨機附件）振動篩分機勿需用地腳螺釘固定。

    2、篩網架是由篩架，篩網，壓緊圈，篩網托底，橡膠球，密封條及緊螺釘等組成。篩網架是用于裝配篩網的，更換或安裝篩網先拆下篩圈（框），出料口朝上放置在平臺上后放下篩網架，篩網平鋪在篩網架上再放篩網壓緊圈，按照篩網的經緯（垂直）方向用螺釘對稱稍作固定，在保證篩網無縐折、松緊均勻、篩孔正方形狀后分別將螺釘穿入螺孔中，慢慢逐個均勻輪換擰緊，裁去多余篩網即可。

    由于篩網架與篩網壓緊圈采用了燕尾槽結構，故越壓篩網繃得越緊，要求篩網繃緊好，篩網架無特殊要求時一般為鋁合金材料，篩網架壓緊圈與篩網架的間隙有***范圍，若遇特粗篩網時應增加間隙，若未到位用木鋃頭敲擊應適度或用臺鉗邊緊邊擰螺釘，防止篩網架壓緊圈人為斷裂。目數較大的篩網比較輕薄，為保證延長使用壽命，應在底下襯上較小目數篩網。

    根據物料的篩選要求，決定篩網目數，目數大的在下層，目數小的在上層，使用前請對篩網的目數認真檢查，防止目數不標準而影響質量。振動篩在長期使用過程中篩網應定期檢查是否有斷絲、破洞。下凹或變形情況,篩網的破洞會使橡膠球隊掉入物料中，應予以重視，及時更換。

    3、托底是放置橡膠球的，因振動的產生，使橡膠球在托底上沿圓周方向不斷的彈跳和運動，促使篩選的物料由于對號入座而睹眼起到了***的清網作用，同時保證了篩選產量和精度。在長期使用中也會造成***的磨損，在必要時予以更換，以免掉入物料中，托底是用螺釘固定在篩架上的，長期的振動可能會使螺釘松動或掉入物料中，應經常檢查并擰緊。密封條是防止物料潛漏粉，長期壓縮無彈性后造后的潛漏粉應予更換。

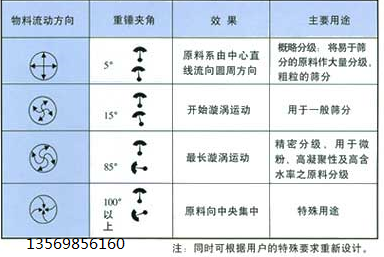

    4、根據不同物料的篩選需求，調節重錘塊的相位角或增減加重片，產生不不同的激振力和振幅，可改變物料的運動軌跡，使物料在篩面上充分篩分，使之達到***高的篩分產量和篩分精度。物料的運動軌跡調整是通過改變重錘的夾角來改變的，由激振軸端的刻度盤和重錘的指針來顯示，松動重錘塊夾緊螺釘轉動重錘塊，使與刻度盤上的相對所需夾角后擰緊夾緊螺釘。夾角的角度越小會相對增加激振力。

    一般夾角的角度，不宜大于90度。振幅的調整可分水平和垂直兩個方面，振幅的大小影響篩分產量，水平振幅的增大使篩網上的物料加快向邊沿運動，垂直振幅的增加使篩網上的物料跳動加強，則適用于重質或粘性大的物料篩選。調整振幅的大小是通過上下重錘塊的相加重片多少來實現的。但振幅的大小不應超過***的范圍，否則就會影響振動篩的使用壽命。

    5、各出料口的位置根據使用場地或使用需求，卸下緊固鎖可按圓周方向任意改變。

    6、開機前，請先卸下底層篩圈（或卸下緊固鎖），拆除因運輸過程中防止彈簧變形固定用的三根螺桿與木頭。并且檢查電動機、連軸器、振動器的潤滑情況。振動篩分機是在振動狀態下工作，因此，開機前應對各緊固件檢查并緊固。在長期連續的作業中，各部件連接處或緊固件容易松動，伴隨松動并產生噪音或機件損壞，嚴重時會引起螺釘掉入物料中，為此各部件及螺釘應定期檢查并擰緊。

    7、接通電源時，電動機應按順時針方向運轉。

    8、振動篩為連續作業，宜連續進料，控制***的流量，以保證篩分精度和產量。

    9、篩選干性物料，為防止潛漏或粉塵溢散，請在進料口或出料口裝置連接軟管或帆布套。

    10、漿液篩分或過濾一般選用單層雙出口振動篩分機，通過緩沖器降壓降速送至穩定的篩網中心，漿液的供應量要均勻可調，以免影響篩選效果，漿液量的減速降壓控制辦法建議采用溢流管的液位槽經閥門到緩沖器。

    11、在使用中如發現異常聲音，應立即停機檢查。

    12、加料結束后，請讓機器繼續運行機五分鐘左右，使篩網和篩底物料全部排干凈，以免殘余物料還潮，影響下次篩分，或因更換物料的品種、目數造成混料。篩分工作結束后，做好清潔。

篩分機故障分析

1、改變上下重錘的相位角，可以改變篩網上物料的運動軌跡和停留時間。為使篩機適應各種物料所需的分離狀態,如物料的分布、處理量、分離效率、過網率等各種變化,應將它調整到佳狀態。

2、旋振篩上錘不可調整角度,打開底桶調整孔,松開下重錘固定螺栓,根據所篩分物料軌跡,向出料口反方向調整上下重錘的相位角。然后將少量物料放在篩網上面,使篩機運轉,做篩面物料運動軌跡檢查,如處理參數都達到佳效果時,停機上緊固定螺栓,調整就結束了(切記上緊固定螺栓)。

注:有時因物料的比重、濕度、堆放傾斜角等參數的影響,調整相位角時不可能一次調整成功,所以請用戶要有充分的耐心進行調整,使篩機發揮應有的高效率。

3、附加重塊的調整。在上下重錘的一測裝有附加重塊,它的作用是增加篩機的激振力,根據用戶篩機的層數、物料比重不同來增減激振力,增減附加重塊的多少可以使篩機達到佳篩分效果
