滾軸篩

滾軸篩詳情

性能特點

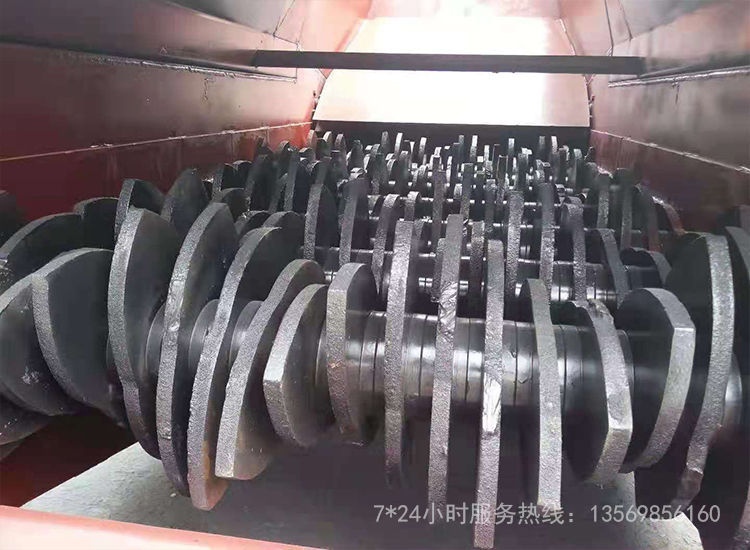

1、篩片形狀為六角拋物線型，并進行圓整，消除尖角，使其旋轉阻力更小，且能將物料中的塊狀物拋向上部，更有利于小粒徑物料落到篩下。  
2、每根篩軸的軸承座均為柔性底座，當篩軸一旦出現卡滯時，底座產生微動，從而打破造成卡滯的三角力，瞬間消除卡滯。 
3、驅動減速器選用垂直空心出軸減速器，去除聯軸器，占用空間更小，傳動結構更簡單。  
4、每根篩軸均布置耐磨清掃裝置，不易堵塞。
5、所有篩軸都獨立傳動，單軸檢修不影響整機運行。  
6、上部和后部均安裝檢查孔，方便檢查維修。  

7、篩軸與箱體之間采用葉輪式密封，更有效防止粉塵外溢。

組成結構

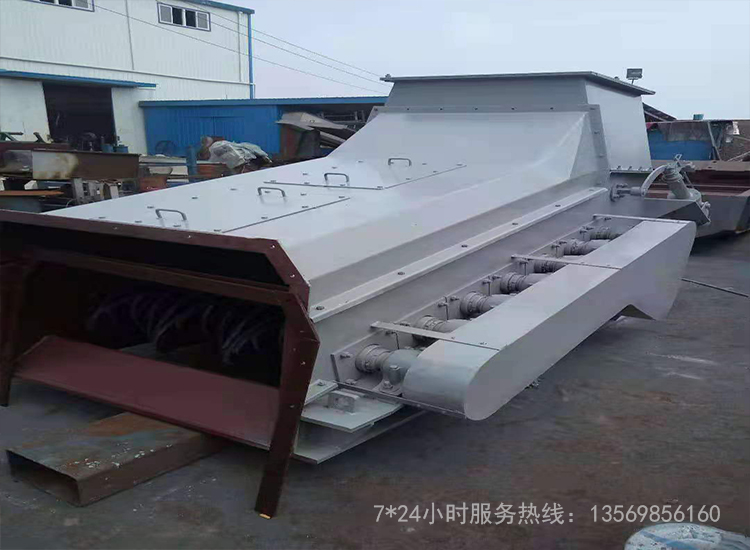

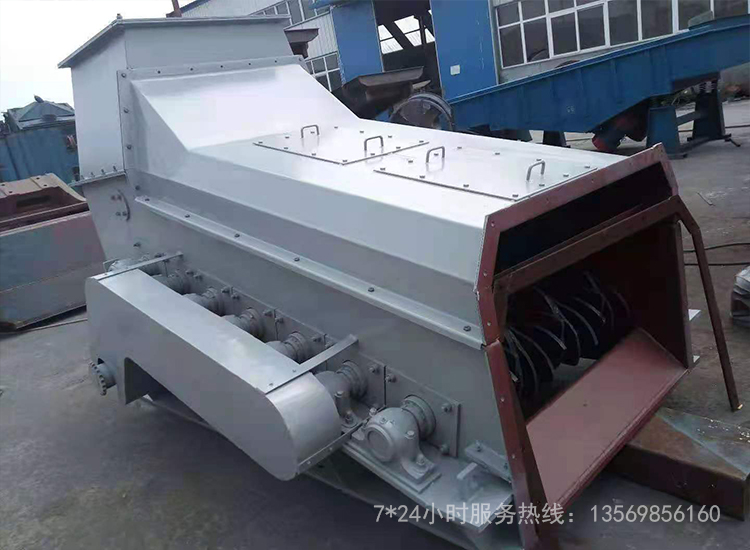

滾軸篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成。

1、機體部分機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2、機蓋部分機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。
3、篩軸總成部分篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4、進煤斗部分帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5、出口罩殼部分出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。
6、控制柜部分

工作原理

煤料從入料口進入篩箱后，由于前5根篩軸和水平成15°大夾角，煤料開始在自重和篩片轉動的雙重作用下  以較快速度向下移動同時進行篩分，此為初步粗篩分階段。大部分物料經此階段后被篩分完畢并平鋪在整個篩面上；當物料進入后5根篩軸以后，由于篩軸排列近乎水平，篩軸和水平成5°，物料前進速度減慢，此為篩分的精篩階段，物料經此階段后小于30mm的粒度已被篩下，大于30mm的物料經出料口被送入碎煤機進行下一步破碎。

使用說明

1、正常情況下的啟停：
1) 翻板用電動機的正反轉，由遠方操作，其限位開關作為篩軸啟動的條件。
2) 篩軸用的電動機同時啟動，按逆煤流方向啟動。
3) 篩軸啟動后的信號作為逆煤流方向的帶式輸送機的啟動條件。
4) 正常情況下的停機，篩軸用電動機，按順煤流方向延時停機。

2、事故情況下：
1) 篩軸用電機按事故聯鎖同時停機。
2) 地面信號動作，自動將翻板切換至旁路通過位置，并自動聯瑣篩軸電動機同時停機。

3、檢修情況下：
1) 篩軸用電機均能分別就地啟停，以利于檢修后試車。
2) 翻板用電機實現就地啟停。
