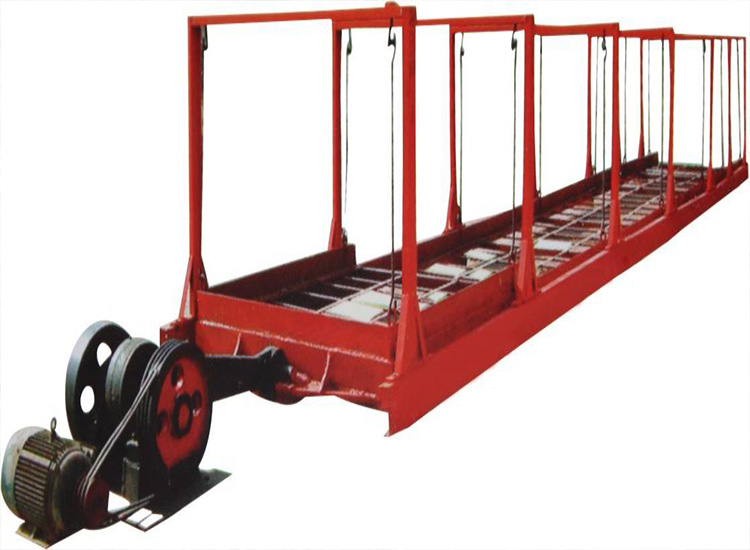

復合肥平面回轉篩

復合肥平面回轉篩詳情

性能特點

1）結構緊湊、外形整齊、美觀；
2）工作穩定可靠、操作維修方便；
3）該機采用特殊的平衡方式（設有偏心平衡塊），使篩體運動過程中各個方向的慣性力都得到完全平衡，因而振動小，噪音低，運轉平穩；
4）該機綜合了圓運動、橢圓運動和往復直線運動的優點，并設有篩面清理裝置，因而產量大，篩分效率高，動耗小；
5） 主要部件采用機械折彎、鉚接、焊接，密封性能良好；

6） 傳動裝置：采用皮帶傳動，傳動平穩、可靠、噪音小、安裝維修方便。

工作原理

傾角為6°的篩體由傳動裝置驅動。運動軌跡在進料端為水平圓周運動、在長度方向上逐漸變成橢圓運動、后在出料端變成近似往復直線運動。
進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩網上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大的物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。

出料端篩體的運動為近似往復直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆料迅速向出口方向移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性小球，有效地防止物料堵塞篩孔，保證了篩理的高效率。平衡塊使篩體在運動過程中各個方向上的慣性力都得以平衡，從而保證了篩體運動的平穩性。

環保性能

 全封閉、無粉塵污染，是一種理想的環保型篩分設備。

 能耗低，產出比高，單臺功率11KW的篩分機處理量，可達300噸/小時

快速的顆粒分層

大處理量的篩分，提高效率的關鍵在于大、小顆粒的分層速度，顆粒分層越快，下層小顆粒過網速度越快，和道聯合（Hohderworld）精密懸浮篩在進料端三分之一處已迅速完成大、小顆粒的分層工作，為中、后端精度篩分提供保障，進而體現HPFS精密懸浮篩設備高精度、大處理量的優良性能。

獨有的物料軌跡及作用

 進料端為水平圓運動：促使物料迅速分層

中段長度方向上逐漸變成橢圓運動：更長的物料運行軌跡，高效篩分

 出料端演變成近似往復直線運動：精度保證篩分

特別的后連接結構

新的支撐結構無需加注潤滑油，并且更靈活；

 更利于調整篩分面的平行度、同心度；

 阻力更小，設備運行更平穩、靈活；

 壽命更長，是平板支撐結構。

不同于其它篩分設備的分離性能

  輕柔的運動，不會損傷顆粒的物理結構。

 可以配置1至5層篩網，分離出2到6個粒子段。

 精工制造，壽命長、維護費用低。

  自清網效果很好，每層篩網均設有篩網防堵清理裝置，不堵網；

 篩網利用率高，無垂直振動，壽命長；
