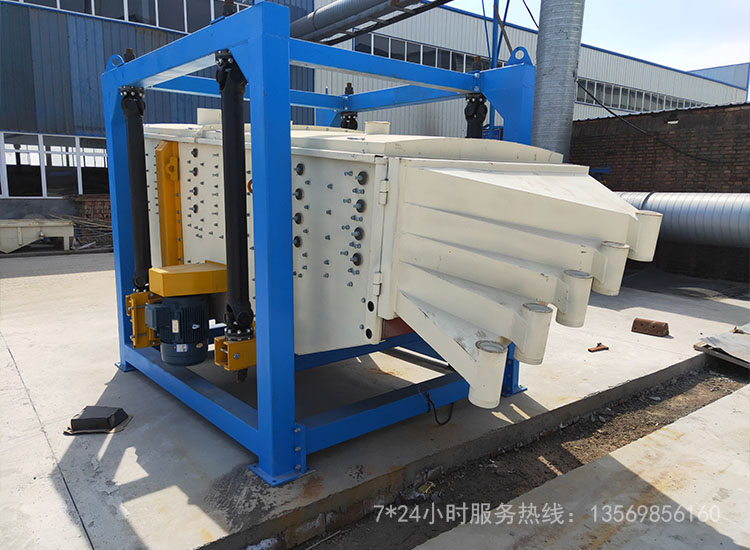

石英砂方形搖擺篩

石英砂方形搖擺篩詳情

方形搖擺篩設備多用于冶金行業、磨料陶瓷行業和環保行業等，可適用于篩分粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。其工作原理為：方形振動篩主要是利用兩臺振動電機，作為驅動來源。振動電機的振動會帶動篩網于篩框中的物料進行運動，物料的大小過濾會因篩網孔徑大小的不同進行分級并完成分級或除雜篩分原理。

方形搖擺篩廠家生產的產品有著處理量大、運行平穩、密封性好、維修方便等特點，有著雙振動來源，激振力強。采用輪胎聯軸器，柔性鏈接，運轉平穩、采用小振幅，高頻率，大傾角結構，使該機篩分效率高。有振動器，篩箱，支撐或懸掛裝置，傳動裝置等部分組成，結構見到那維修方便。該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

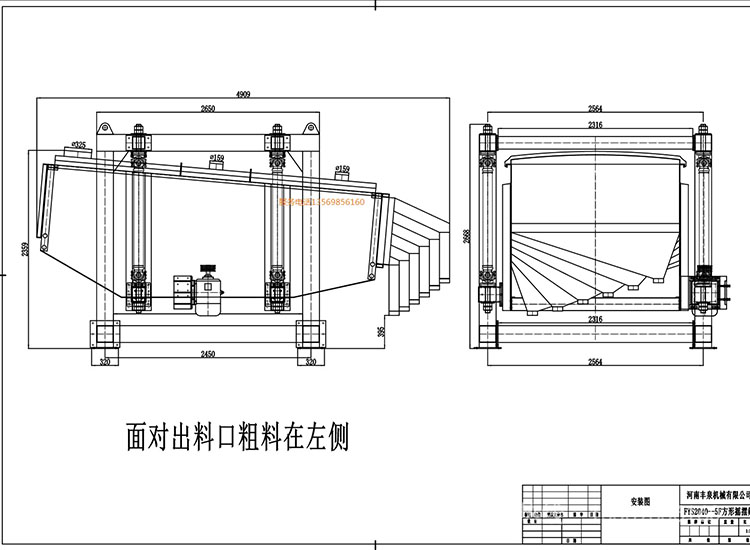

結構組成

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；驅動裝置：驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置.

產品特點

1.設計合理，結構簡單，運行平穩；

2.每層篩網均有篩網防堵清理裝置，篩分機在工作狀態下連續不停地對篩網進行清理，保證篩網不堵孔，延長運行周期；

3.密封效果好，噪音小，無粉塵，提升車間工作環境；

4.往復回旋式的運動方式快速的將物料分散篩分；

5.無垂直振動，對基礎的動載很小，篩網壽命長。

篩分優勢

1、快速將物料分散

方形搖擺篩采用往復式回旋運動，能在幾乎無垂直振動和跳躍的情況下將物料分散。

2、往復的小球可防止篩網堵眼

方形搖擺篩篩網下方格中的彈跳球可通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，減少堵網，穩定篩分精度。

3、"快速夾頭"能使網面自動繃緊;

快速夾頭用于自動繃緊篩網，，通過在整個網面上保持均勻的拉伸力，確保系統有極高的篩分精度，減少堵網的問題，增加了篩網的壽命。

4、平穩驅動系統，并帶有動力平衡設計;

方形搖擺篩驅動系統的動力平衡設計有使篩分運動不產生振動沖擊，使系統能安裝在懸吊裝置上而不影響篩分效果。
