原理

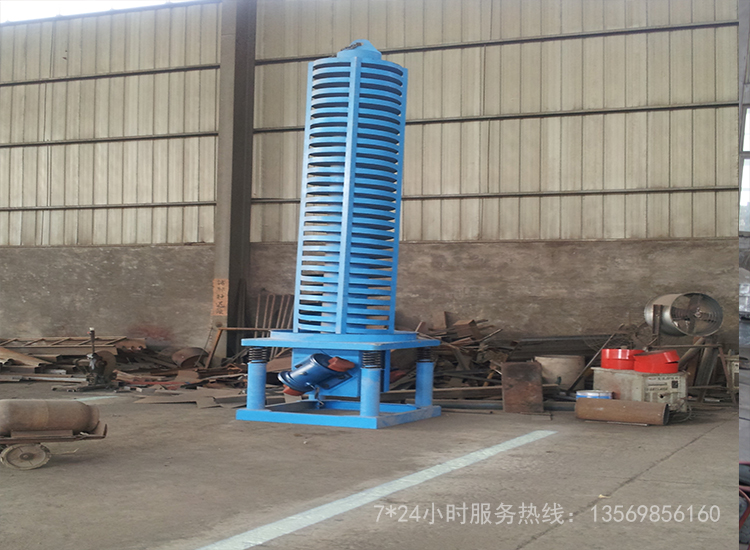

垂直振動提升機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。
技術參數
└──────────────── 電機振動
| 型號 |
輸送量 (t/h) |
輸送槽直徑 (mm) |
輸送寬度 (mm) |
輸送高度 (m) |
振次 (min) |
雙振幅 (mm) |
電動功率 (kw) |
重量 (kg) |
| DZC300 | ～1.0 | 300 | 77 | ≤2.0 | 960 | 6～7 | 2×0.4 | 680 |
| DZC500 | ～2.0 | 500 | 140 | ≤3.0 | 6～8 | 2×0.75 | 1010 | |
| DZC550 | ～3.0 | 550 | 152 | ≤3.5 | 6～8 | 2×1.5 | 1190 | |
| DZC600 | ～3.0 | 600 | 163 | ≤4.0 | 6～7 | 2×1.5 | 13210 | |
| DZC800 | ～4.0 | 800 | 224 | ≤4.5 | 6～8 | 2×2.2 | 1590 | |
| DZC850 | ～4.0 | 850 | 224 | ≤5.0 | 6～9 | 2×2.2 | 1750 | |
| DZC900 | ～3.5 | 900 | 185 | ≤6.0 | 6～9 | 2×3.0 | 2100 |
安裝
1、DZC、DZCP垂直提升機均應在固定的基礎上。
2、在垂直提升機的上部應設置足夠強度的懸掛裝置以防傾倒，在正常工作及停止工作時懸掛裝置均不受力。
3、除底座外垂直提升機上部任何部位與外界均沒有剛性接觸，并應留有≥50mm的間隙，如需聯接可采用柔性聯接。
維護保養
1、使用前應確保各部位螺栓有足夠的緊固力。
2、對長期放置不用的設備，應確保電動機的絕緣性良好。
3、用保證輸送塔軸線的不平行度在輸送塔全長范圍≤1mm/米
4、一般情況下，如果物料不能正常輸送，只須改變其中一臺電動機的運轉方向，如有疑義，確認其旋轉方向是否正確，正確的放置方向是：順著每臺電動機的軸線向下看，旋轉方向相同。試驗電動機的轉向，時間不得超過2秒。
5、初運行期間，應每隔4小時檢查激振器地腳螺栓并禁錮，此項工作應重復2-3次。
6、嚴禁單電機運行，嚴禁兩臺電機分別用兩個開關控制。如果調頻電源，應先使電機達到固定轉速，再逐漸降速不允許直接低速啟動或逐漸增至需要的轉速。
7、在使用過程中振動力的調整，每臺激振器的兩端各有一塊偏心塊，分別與軸固定。如需調整激振力，則需增加或減小同等大小、質量相同的配重塊。調整后應將鎖緊螺栓擰緊（注：配重塊出廠時配帶）。
8、激振器應累計工作300小時，注2號復合鋰基潤滑脂，累計工作1500小時應清洗保養，累計工作7000小時，應更換軸承。
