皮帶斗式提升機型號和參數：
|
斗提機型號 |
TD100 | TD160 | TD250 | TD315 | ||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量①，m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
| 料斗容積，L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
| 料斗運行速度，m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
| 滾筒轉速，r/min | 67 | 67 | 61 | 61 | ||||||||||
| 斗提機型號 | TD400 | TD500 | TD630 | |||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量，m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | - | 142 | 148 | 238 |
| 料斗容積，L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | - | 14 | 14.6 | 23.5 |
| 料斗運行速度，m/s | 1.8 | 1.8 | 2.0 | |||||||||
| 滾筒轉速，r/min | 55 | 55 | 48 | |||||||||
斗提機工作原理及性能
斗式提升機的輸送工作原理是：料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠尼龍帶，斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚，TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成

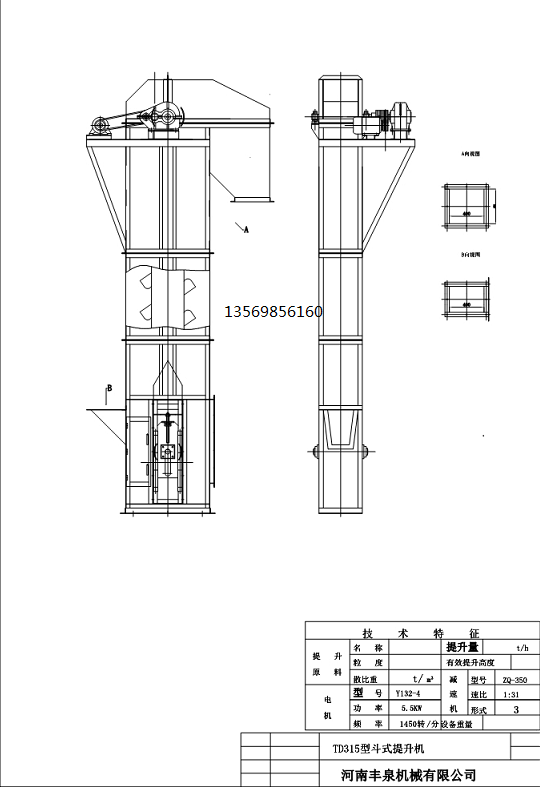

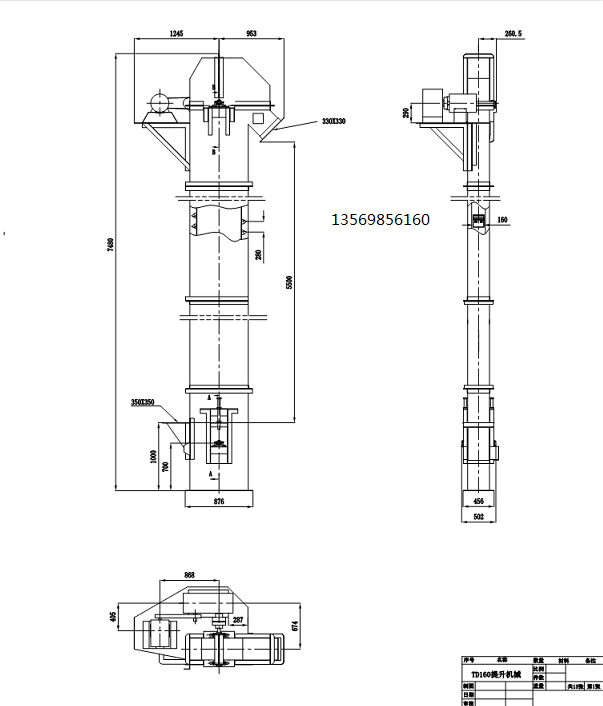

斗式提升機結構：
1、料斗：固定于膠帶（或牽引鏈）上，有三種：深斗（適合于松散物料），淺斗（黏性較大的物料），三角斗（比重大且成塊狀的物料）。
2、外殼：內裝傳動裝置和制動器。
3、機身：鋼板焊成方形殼。
4、下部：裝張緊裝置。
5、電機減速機
斗式提升機安裝事項：
1、斗式提升機必須牢固地安裝在堅實的混凝土基礎上。混凝土基礎表面應平整、水平，保證斗式提升機安裝后滿足豎向要求。
較高高度的斗式提升機應與相鄰建筑物（如筒倉、車間等）在中、上缸適當位置連接，以增加其穩定性。安裝時，先安裝下部，固定地腳螺栓，再安裝中缸，再安裝上缸。套管安裝成功，垂直度校正。用鉛直線測量全高時，誤差應小于10mm。上下軸線應平行，軸線應在同一平面 內。
當安裝有較低高度的斗式升降機時，上、中、下套管可連接在地平面上，然后將整個車身提升并固定在混凝土基礎上。
2、套管安裝好后，安裝鏈條和料斗。斗桿用U形螺旋不僅是鏈條接頭，也是料斗的固定部件。U形螺釘?shù)穆菽副仨殧Q緊，并可靠防止松動。
3、鏈條和料斗安裝好后，應適當張緊。
4、在減速器和軸承座上分別加入適量的油和潤滑脂。減速器采用工業齒輪油潤滑。軸承座可采用鈣基或鈉基潤滑脂。
5、試運行：安裝完成后，應進行空車試運行。注意不要倒車和碰撞。空轉不少于2小時，無過熱現象。軸承溫升不超過250C，減速器溫升不超過300C，空轉2小時后，一切正常后方可進行負荷試車。帶負荷試車時，送料要均勻，防止送料過多，堵塞下部，造成“堵料”。
斗式提升機選型:
斗式提升機是廠家常用的提升設備，那么我們各大廠家該如何選擇斗式提升機的型號，在選購的時候應該注意哪些，這些都是我們所需要注意的，下面是斗式提升機的選型方法。
斗式提升機作為常用的提升機設備，其型號的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：
一、物料的形態：物料是粉狀還是顆粒狀還是小塊狀。
二、物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。
三、物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。
四、單位時間內的輸送量。
一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗式提升機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機終選型是取決于料斗形式、斗速、物料比重、物料性質、料斗數量等各項參數的綜合考慮。
