振動垂直提升機

振動垂直提升機詳情

工作原理

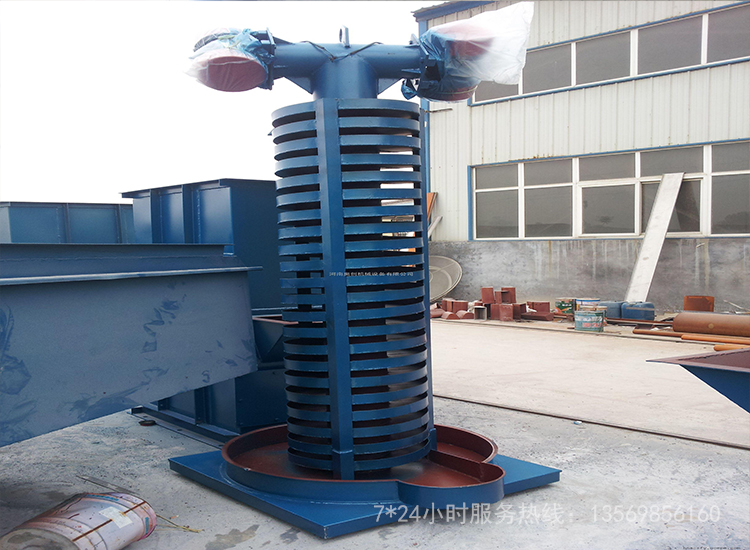

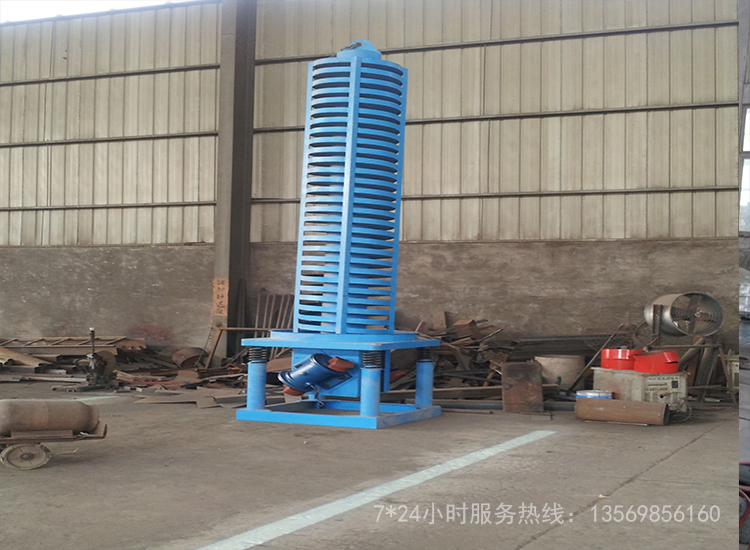

電機振動垂直提升機是由提升槽、振動電機、減振系統和底座等組成。該系列提升機是采用振動電機作為振動源，固定在提升槽上的兩臺相同型號的振動電機中心線交叉一定角度安裝，并做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動，使支承在減振器上的整個機體不停振動，使物料在提升槽內被拋起的同時向上運動，物料落入入料槽后，開始被拋起，此時可以使物料與空氣充分接觸，還可以起到散熱冷卻的作用。該提升機對粉狀、塊狀和短纖維狀的固體物料（有粘性和易結塊的除外）都可垂直輸送，還可以完成對物料的干燥、冷卻作用。分敞開式、封閉式兩種結構。并可按照用戶需要進行特殊設計。

特點

1.占地面積小、結構簡單、合理。
2.動力消耗小、無噪音、維修方便。
3.封閉式提升有效的防止了粉塵和有害氣體對工作環境的污染。

安裝注意事項

1.安裝時應保證支撐管與水平垂直，其軸線不垂直度不大于總高的2/1000；
2.垂直振動提升機一般在室內使用；
3.地角螺釘固定，接地保護；
4.提升機不允許與周圍物件有連接，并留有一定的活動間隙，以防影響或振動產生噪音。

調試

1、垂直提升機可以按起動電流控制起動過程：整定電流繼電器的吸合值對應提升電動機切換轉矩的上限值，釋放值對應切換轉矩的下限值。在主加速階段各切換轉矩的上下限值一樣，因此使用一個電流繼電器就可以控制整個加速過程。但是，當負載減小時，提升加速度會增大，運行不安全，負載增大時，起動時間延長，降低提升能力。

2、垂直提升機可以按電流為主時間為輔控制起動過程：為了克服單純按時問或按電流進行控制的缺點，主井提升系統常采用電流為主時間為輔的控制原則。由于按電流控制的同時有。按時間控制部分，在負載變化時能夠維持設計的加速度近似不變。但當負載減小很多時，加速度會很大，電動機工作點在很短時間內就上升到轉速高、轉矩小處，這時即使時問繼電器動作，但因電流太小，電流繼電器不能吸合，控制系統自動轉化為純時間控制。由于時間繼電器是按時間為輔原則整定的，共延時時間較短，因此升降人員的副井提升系統不能采用這種控制方法。

3、垂直提升機可以按加速時間控制起動過程：按照各起動級的加速時間整定時間繼電器，由接觸器按不同的時間間隔切除各段起動電阻，達到減小起動電阻目的。由于提升容器的裝滿程度和裝載的貨物不同，因此很難保證實際負載與設計值一致，使重載起動時電流過大，可能引起油斷路器跳閘，提升機不能正常工作。

4、垂直提升機可以按電流和時問平行控制起動過程：多繩摩擦提升系統要求提升機必須滿足設計的動防滑安全系數，以免發生滑繩現象。實現這個要求的控制方法是在額定負載時，整定每個時間繼電器的延時，讓它們等于電動機機械特性曲線上兩個切換轉矩之間的運轉時間，整定電流繼電器，使其在對應切換轉矩上限時吸合，對應下限時釋放。當負載增大時，時間繼電器在尚未到達切換轉矩下限時就動作，但電流繼電器不釋放，直到轉矩為切換轉矩下限時才釋放，電動機才切除轉子電阻加速，防止了瞬間加速度過大。當負載減小時，電流繼電器不能吸合，整個起動過程按純時間控制，加速度也不會過大。

另外還有一個方法那就是物料運送速度的調整。這一點也是至關重要的，物料運輸速度調整屬于直觀調整垂直提升機，在提升機各種狀態平穩的情況下，采取增大振幅，即采取減小主震彈簧對數的辦法，也可加快物料運輸速度。在輸送過程當中充分的利用空間，使之與生產中的其他設備聯動，實現生產線的連續不斷生產。
