DZSF直線振動篩

優勢高通量、操作維護方便、.高篩選精度、低成本

進料粒度0-500目
生產能力0-20T/h
產品特點密封性好、環境污染小、操作方便。易損件少

【應用領域】：冶金粉末、化工、肥料、磨料、醫藥、糧食、陶瓷、煤炭、耐火材料、建筑材料等粉體及中小粒度物料的分級或分選。

【適用物料】：化肥、醫藥粉、涂料、顏料、化妝品、油脂、樹脂、陶瓷漿、粘土泥漿、生石灰、耐火材料粉末、冶金粉末、電磁粉末、研磨粉、果汁、飲料、食糖、食鹽、味精、調料、奶粉、淀粉、面粉、米粉、碳粉、石墨粉、猛粉、碳酸鋰、助溶劑、滅火劑以及環保行業的污水、廢水處理、樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒、食品添加劑行業：糖、鹽、堿、味精、奶粉、豆?jié){、酵母、果汁、醬油、醋等、造紙行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收、冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等、中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等、垃圾、人畜屎尿、廢油、食品廢水、廢水加工等

型號齊全 在線咨詢支持定制

DZSF直線振動篩詳情

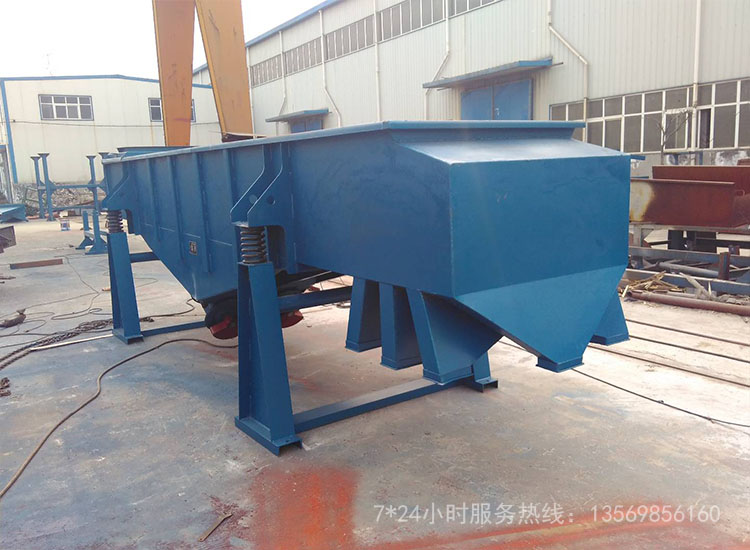

DZSF直線振動篩簡介

DZSF系列直線振動篩是由篩箱、篩框、振動電機、減振系統及座架等組成。直線振動篩是用振動電機作為振動源，固定在篩箱上兩臺相同的振動電機做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動，使支承在減振器上的整個篩機做直線振動，使物料在篩面上被拋起的同時向前作直線運動，物料從入料端落入篩框后，迅速前進、松散透篩，完成篩分作業，以合理匹配篩網達到篩分的目的。

新鄉西貝機械

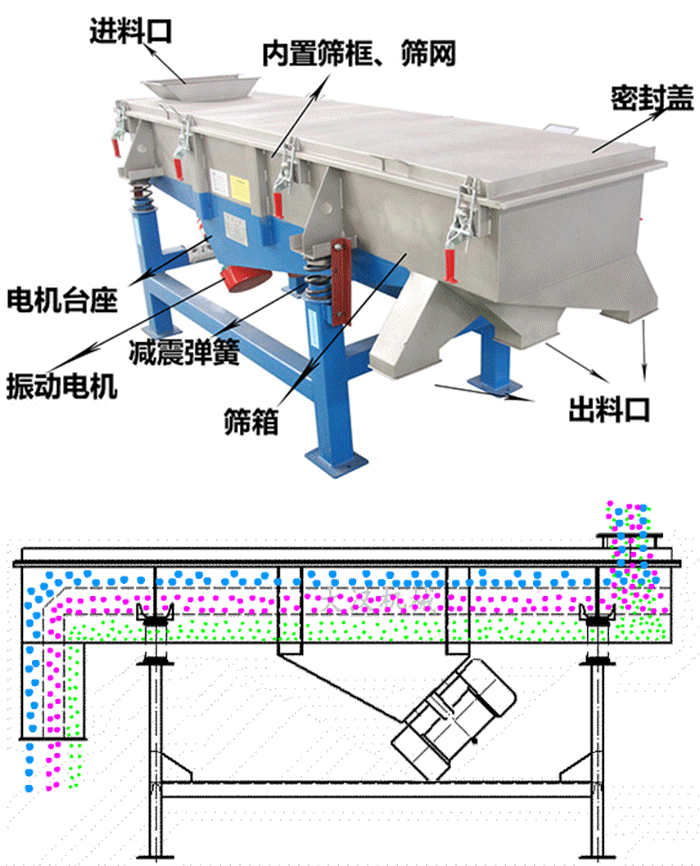

DZSF直線振動篩工作原理

DZSF系列直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。高篩分目數325目，可篩分出7種不同粒度的物料。

新鄉西貝機械

DZSF直線振動篩技術性能主要參數:

型號	篩面尺寸	篩面層數	網孔尺寸	處理量	振次	雙振幅	電機功率	振動方向角	外形尺寸（長×寬×高）
DZSF520		1 2 3 1 2 3 4 5 6	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2DZSF520	500×2000			0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3DZSF520	500×2500			0.03-5	1450	4-6	2×0.4	45	2256×808×938
DZSF525				0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2DZSF525				0.06-8	1450	4-6	2×0.4	45	2699×808×878
3DZSF525				0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4DZSF525				0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5DZSF525				0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6DZSF525				0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2DZSF1020	1000×2000	2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3DZSF1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6DZSF1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2DZSF1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3DZSF1025		3		0.07-15	960	6-8	2×0.75	45-60	2336×1320×1030
DZSF830 2DZSF830 3DZSF830	800×3000	1 2 3		0.1-20	960	6-8	2×0.75	45-60	3080×1098×1120
				0.1-20	960	6-8	2×0.75	45-60	3140×1098×1180
				0.1-20	960	6-8	2×1.5	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20	960	6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20	960	6-8	2×1.5	45-60	3219×1340×1120
3DZSF1030		3		0.1-20	960	6-8	2×1.5	45-60	3286×1340×1120
DZSF1224	1200×2400	1		0.1-23	960	6-8	2×0.75	45-60	2480×1520×1100
2DZSF1224		2		0.1-23	960	6-8	2×0.75	45-60	2540×1520×1160
3DZSF1224		3		0.1-23	960	6-8	2×1.5	45-60	2600×1520×1220

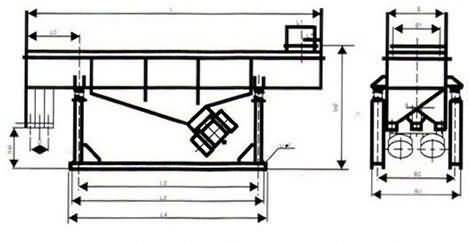

DZSF直線振動篩安裝尺寸

DZSF直線振動篩

型號	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	C	ф	фK
DZSF520	2075	200	1300	1450	1550	130	340	556	400	706	806	990	400	60	60	11
2DZSF520	2135	200	1330	1500	1600	130	340	556	400	706	806	1050	400	120	60	11
3DZSF520	2195	200	1400	1500	1600	130	340	556	400	706	806	1110	400	180	60	11
DZSF525	2575	220	1580	1700	1800	150	450	558	400	706	806	990	400	60	60	11
2DZSF525	2635	220	1620	1750	1850	150	450	558	400	706	806	1050	400	120	60	11
3DZSF525	2695	220	1670	1750	1850	150	450	558	400	706	806	1110	400	180	60	11
4DZSF525	2755	220	1650	1800	1900	170	480	558	400	706	806	1170	400	240	60	15
5DZSF525	2815	220	1630	1800	1900	170	480	558	400	706	806	1230	400	300	60	15
6DZSF525	2875	220	1610	1800	1900	170	480	558	400	706	806	1290	400	360	60	15
DZSF1020	2075	200	1320	1450	1550	150	340	1018	800	1178	1278	1120	368	60	60	15
2DZSF1020	2135	200	1400	1500	1600	150	340	1018	800	1178	1278	1180	380	120	60	15
3DZSF1020	2195	200	1400	1500	1600	150	340	1018	800	1178	1278	1240	380	180	60	15
4DZSF1020	2255	250	1500	1600	1700	190	400	1018	800	1178	1278	1300	400	240	60	17
5DZSF1020	2315	250	1500	1600	1700	190	400	1018	800	1178	1278	1360	400	300	60	17
6DZSF1020	2375	250	1500	1600	1700	190	400	1018	800	1178	1278	1420	400	360	60	17
DZSF1025	2575	220	1600	1700	1800	170	450	1020	800	1178	1278	1120	380	60	60	13
2DZSF1025	2635	220	1650	1750	1850	170	450	1020	800	1178	1278	1180	380	120	60	13
3DZSF1025	2695	220	1650	1750	1850	170	450	1020	800	1178	1278	120	380	180	60	13
DZSF830	3080	250	1900	2000	2100	190	500	818	600	978	1098	1120	430	60	60	17
2DZSF830	3140	250	1900	2000	2100	190	500	818	600	978	1098	1180	430	120	60	17
3DZSF830	3200	250	2000	2100	2200	190	580	818	600	978	1098	1240	430	180	60	17
DZSF1030	3080	280	1900	2000	2100	210	500	1020	800	1178	1298	1120	450	60	60	17
2DZSF1030	3140	280	1900	2000	2100	210	500	1020	800	1178	1298	1180	450	120	60	17
3DZSF1030	3200	280	2000	2100	2200	210	580	1020	800	1178	1298	1240	450	180	60	17
DZSF1224	2480	220	1550	1650	1750	170	450	1220	950	1378	1498	1150	400	60	60	17
2DZSF1224	2540	220	1550	1650	1750	170	450	1220	950	1378	1498	1210	400	120	60	17
3DZSF1224	2600	220	1600	1700	1800	170	450	1220	950	1378	1498	1270	400	180	60	17

DZSF直線振動篩結構

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

DZSF直線振動篩
