工作原理

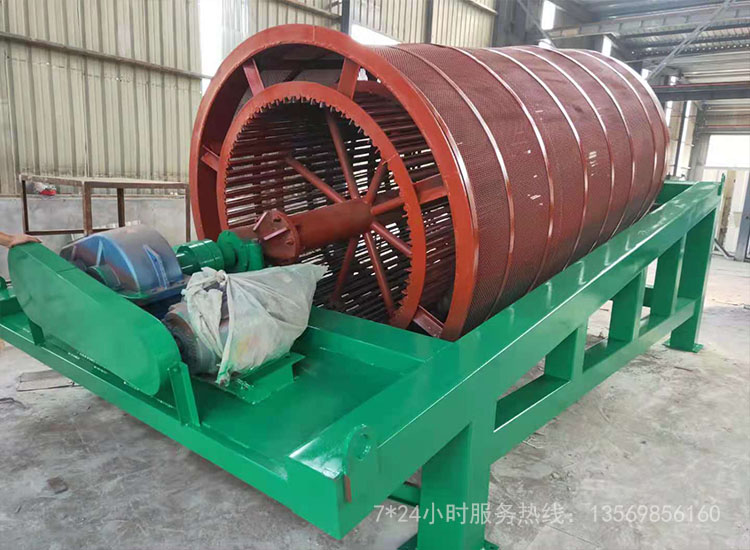

滾筒篩,圓筒篩,回轉篩主要有電機、減速機、滾筒裝置、機架等機構組成。滾筒裝置傾斜布置。電動機經減速機,與滾筒機構連接在一起，驅動滾筒機構繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾角與轉動，使合格物料（篩下產品）經滾筒外圓的篩網排出，不合格物料（篩上產品）經滾筒末端排出。SH型系列回轉篩滾筒裝置通過機體密封蓋密封，從而保證設備在工作過程中，有效防止粉塵外逸，杜絕粉塵污染。更換篩網時，只需將機體密封蓋打開即可更換，操作方便。
產品特點
1.物料適應性廣：廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都能夠順利進行篩分；
2.進料方式簡單多樣：進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料；
3.篩分效率高：設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率；
4.篩分量大、易于大型化：在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化；
5.自身能耗小：電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低；
6.工作環境好：整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染；
7.設備噪音低：運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音；
8.使用壽命長，維修量?。夯剞D篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長 ，易損件少、維護量??；
9.檢修方便：設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。
選型參考
|
規格型號 |
GTS1015 |
GTS1220 |
GTS1224 |
GTS1530 |
GTS1535 |
|
滾筒直徑（mm） |
1000 |
1250 |
1250 |
1500 |
1500 |
|
滾筒長度（mm） |
1500 |
2000 |
2400 |
3000 |
3500 |
|
處理能力（t/h） |
50-100 |
100-150 |
150-200 |
200-270 |
270-340 |
|
滾筒傾角（度） |
10-12 |
10-12 |
10-12 |
10-12 |
10-12 |
|
旋轉速度（r/min） |
17 |
17 |
17 |
15 |
15 |
|
電機功率（kw） |
4 |
5.5 |
7.5 |
11 |
15 |
|
出料粒度（mm） |
10-13 |
10-13 |
10-13 |
10-13 |
|
設備安裝
1、預埋鋼板。安裝前應按設備安裝圖的要求預埋鋼板，要求預埋鋼板的上平面位于同一平面上。安裝所需的預埋鋼板、底腳螺栓等均由安裝單位自備。
6、滾筒篩出廠后，如超過6個月才安裝，則安裝前必須將大軸的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。
操作維護
1、開車時必須先開啟籠式滾筒篩，后再開啟給料設備；停車時相反；
2、運行前三天，要每天對籠式滾筒篩緊固件進行檢查，如有松動應及時緊固。以后則可定期（每周或半月）對籠式滾筒篩緊固件進行檢查及處理；
3、軸承座、變速箱應定期檢查潤滑情況，并及時加油和換油。大軸軸承采用2號鋰基潤滑脂，正常情況下，每兩月加注一次潤滑脂，加注量不宜過多，否則易引起軸承過熱。各處軸承應每年清洗檢查一次。
4、設備長期停用（30天以上的）重新啟動時應對電機絕緣進行搖測，以避免電機燒毀。
