分級振動篩

分級振動篩詳情

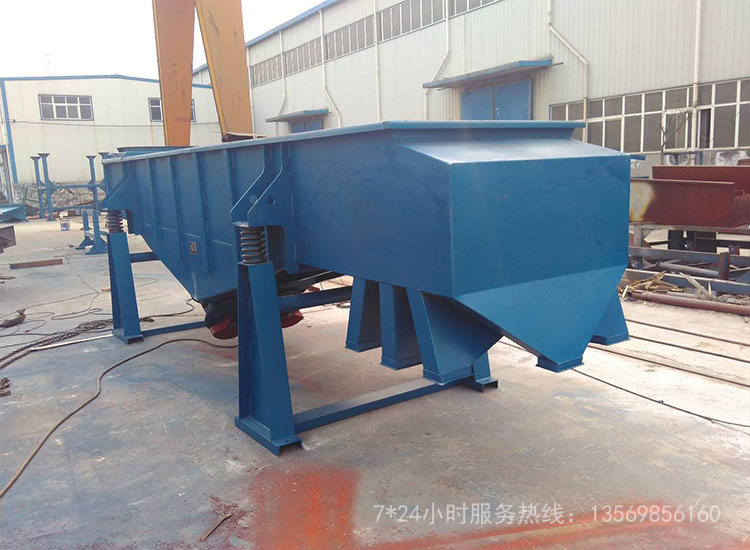

我廠生產的方形分級振動篩是利用振動電機激振的原理，使物料在篩面上被篩子拋起，同時向前作直線運動，以合理匹配的篩網達到篩分的目的。適合于0.074—6mm的任何物料的篩分，大給料粒度不大于10mm。

主要用途：

磨料、化工、醫藥、冶金、建材、糧食、碳素、化肥等行業中物料的篩分。

特點：

與其它篩機相比，本篩機有如下特點：篩分精度高、結構較簡單、維修方便、耗能少、噪音小、封閉性好、減少污染、篩網壽命較長。

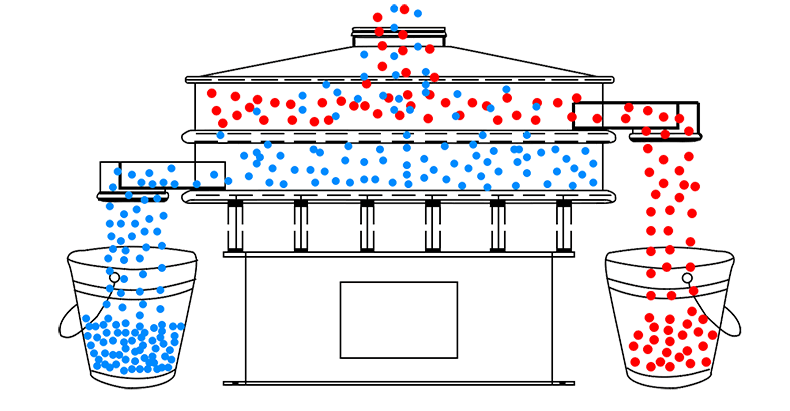

篩分原理：

物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下向前方邊跳動、邊篩分，通過多層篩網分出數種產品和不合格的物品。篩上物、篩下物，分別從各自的出口排出，流入料倉或盛料筒。

結構說明：

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架組成。

1. 篩箱：由厚度不同的不銹鋼板焊制而成，具有一定的強度、鋼度和耐腐蝕性，是篩機的主要組成部分。

2. 篩框：由不銹鋼方管組成，強度高、變形小，主要用來保持篩網平整，達到正常篩分。

3. 篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4. 振動電機性能穩定，壽命長。

5. 電機臺座：下振式（電機安在篩箱下方），使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動，造成事故。

6. 減振彈簧：阻止振傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。

7. 支架：由四個支柱和兩個槽鋼組成，支持著篩箱。安裝時支柱必須垂直于地面，連接支柱的槽鋼應相互平行。

安裝與調試：

    新篩機安裝好以后，應按以下要求檢查：

1. 檢查振動電機繞組對地的絕緣電阻，若小于0.5MΩ必須烘干后方能使用。

2. 檢查振動電機的接線運轉方向；兩臺振動電機必須反向運轉。

3. 檢查篩機、電機的連接螺絲釘，必須緊固。

4. 檢查支架，安裝的是否垂直、穩固，支柱不得懸空。

5. 以上各項沒問題，方能開機試車，先空載半小時，觀察篩機，篩機啟動應迅速、運行平穩、無特殊噪音，方能正常使用。

   技術參數和外形尺寸：

 XZS三次元旋振篩是一種特殊型、高精度篩分、過濾機械產品，本系列產品廣泛運用于各類干式、濕式及多種幾何形狀物料的篩分、過濾作業，可通過各種不同目數（或孔徑）的篩網，把不同顆粒狀、粉狀、液體狀等物料很好的連續篩分或過濾，以滿足各種物料的不同需要。XZS型旋振篩為全封閉結構，性能高、噪音低，無粉塵、液體溢散，可連續作業；是化工、醫藥、塑料、食品、礦業、環保、磨料、陶瓷、造紙等行業的必備產品。

超聲波振動篩又稱超音波振動篩，超聲波振動篩是旋振篩的衍生產品。超聲波振動篩是將220V、50Hz或110V、60Hz電能轉化為18KHz的高頻電能，輸入超聲換能器，將其變成18KHz的機械振動，使振動篩達到高效篩分和清網的目的。可廣泛應用于制藥、冶金、化工、非礦、食品等要求精細篩分過濾行業，具有篩分過濾精度高、網孔不堵塞等特點，真正解決了因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分過濾行業的一項重大技術突破。

旋振篩，由立式振動電機軸的上下兩端的偏心重錘產生振動源，使旋振篩參振的上部在水平、垂直、傾斜方向做三次元運動，調節上、下部重錘的相位角，可改變物料在篩面上各種不同的運動軌跡，來滿足各種不同比重物料的佳篩分或過濾，增減上、下部重錘附加重塊的數量，會產生不同的振動力，可以達到不同比重、不同目數（或孔徑）物料的佳篩分、過濾效果。

旋振篩的使用條件

1、海拔不超過：1000米

2、周?chē)h(huán)境濕度：-5℃-40℃

3、相對濕度不超過90%（20℃以下）；

4、周?chē)橘|(zhì)沒有導電塵埃、腐蝕和破壞絕緣的氣體（防爆型除外）。

旋振篩的安裝、調試

1、取下運輸固定卡子，由于篩機的底框和振動體是通過彈簧連接的，因此在運輸時通過運輸固定卡子將旋振篩的上、下部固定為一整體，以免將旋振篩的上部和彈簧損壞掉，在進入安裝現場安裝好后，須將運輸固定卡子取下來方可使用，嚴禁未取固定卡子試機、使用。

2、按照（參照附圖1）設備各部位名稱圖，仔細檢查有無異常，如有異常請與我公司聯系。

3、安裝時應將篩機放在水平的基礎上，在不打基礎的場合下，應在工作臺和機座之間敷設防振橡膠板。

4、振動電機及篩機內的電纜線在工作時經受著劇烈的振動，為了安全生產須接標準地線。

5、旋振篩每層都可以做360°旋轉，松開鎖緊環螺栓，調整好每層出料口所需位置，然后上緊鎖緊環螺栓，上緊方法是一邊上螺帽，一邊用木棒或橡膠錘錘擊鎖緊環外圓周邊，直至錘擊沒有松動聲為止。

旋振篩的試運行

1、閉合電源開關，進行20-30分鐘空運轉，電機轉向須按照旋振篩機座上標的紅色箭頭方向運轉，如方向不對，請調整三相電源。

2、應確認振動電機在額定電流內運轉，在開始運轉時，特別是在低溫場合，電流會略高，但在20-30分鐘內，就減少到額定電流值內。

3、篩機在工作時不得有異常聲音發生，如有異常聲音，要迅速停機并進行檢查，異常聲音的發生一般是由緊固件松動造成的，特別是在運輸或分解后再組裝時，要十分注意各部件的緊固，篩機在起動和停機時有瞬間的共振區（1-2秒鐘），此時振幅和噪聲會明顯增大，屬正常現象。

4、篩機空運轉正常后，可將少量的物料通過進料口投入篩機，而后慢慢增加到所需和所能承受的給料量，此時應根據網面出料情況進行重錘的調整，使篩機的效率達到佳狀態。

5、該系列篩機一般物料不配備彈跳球裝置，即可滿足篩分要求，特殊物料需要配置彈跳球裝置另行設計安裝，此時篩機噪音會有所增加。

型 號	功 率(KW)	篩面直徑	體 積	網層數
1S XZS-400- 2S   3S	0.18	Φ320mm	580×580×560 580×580×660 580×580×760	1 2 3
1S XZS-600- 2S   3S	0.55	Φ550mm	800×800×680 800×800×780 800×800×880	1 2 3
1S XZS-800- 2S   3S	0.75	Φ750mm	900×900×780 900×900×930 900×900×1080	1 2 3
1S XZS-1000- 2S   3S	1.1	Φ950mm	1160×1160×880 1160×1160×1030 1160×1160×1180	1 2 3
1S XZS-1200- 2S   3S	1.47	Φ1150mm	1360×1360×980 1360×1360×1160 1360×1360×1360	1 2 3
1S XZS-1500- 2S   3S	2.2	Φ1450mm	1850×1850×1130 1850×1850×1330 1850×1850×1550	1 2 3
1S XZS-1800- 2S   3S	2.2	Φ1750mm	2200×2200×1360 2200×2200×1460 2200×2200×1680	1 2 3
