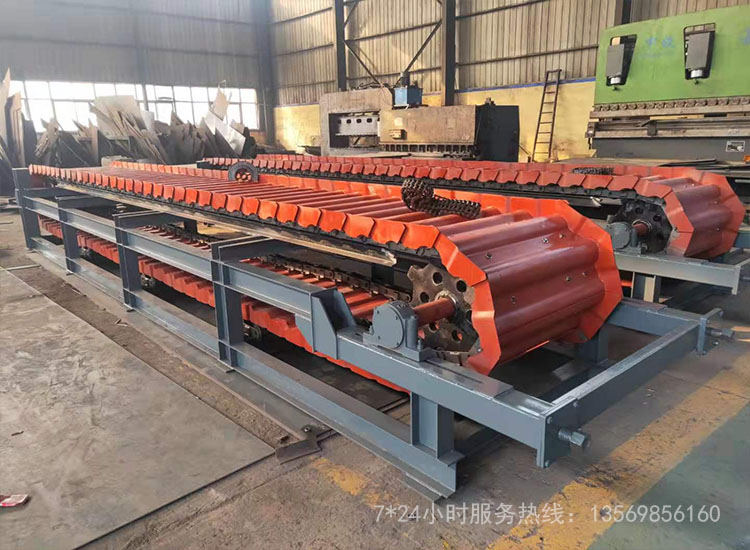

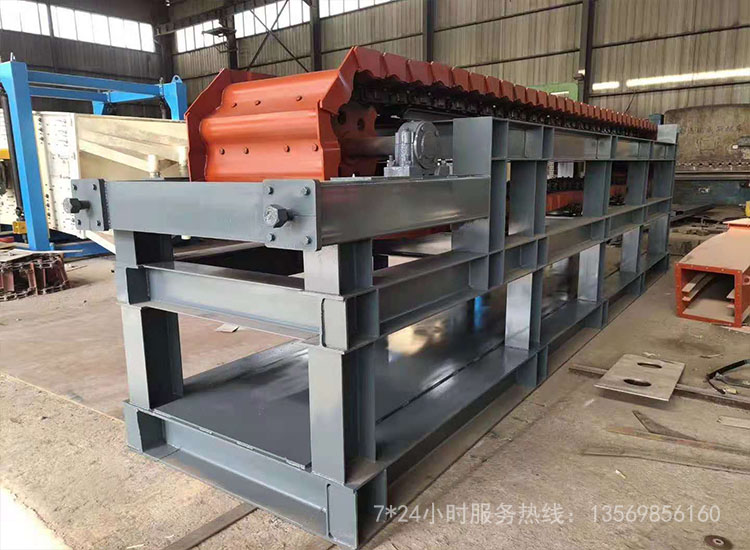

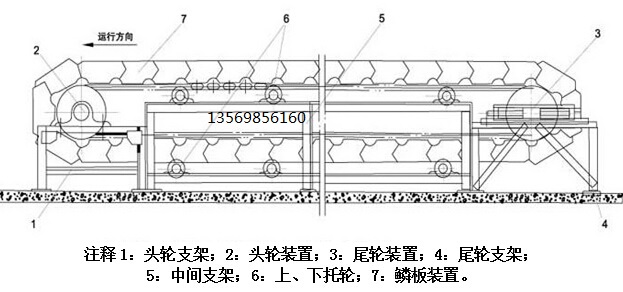

鱗板輸送機是一種固定的地面輸送機，它可以沿水平、傾斜方向輸送物料。在冶金、煤碳、化工、汽車、電力、機械制造等行業被廣泛應用，是原料處理或連續生產過程中不可缺少的設備，對輸送大塊和尖銳的物料尤為適宜。該系列輸送機具有結構簡單、運行可靠、使用壽命長，安裝維修簡單等特點，對物料粒度、塊狀、工作環境無特殊要求，運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送。鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。有輕型和中型之分。本系列輸送機適用于輸送塊粒及粉狀物料，常用于輸送散狀物料，也適應于銳利灼熱物料的輸送。鱗板輸送機是一種通用型固定式機械化輸送設備,它用鋼板做運載槽體可用于大量散狀物料及單件重物的輸送；尤其適用于大塊的、沉重的、灼熱的以及腐蝕性的物料，鱗板輸送機用于鑄造車間灼熱鑄件的輸送并能在輸送過程中同時完成清除澆冒口、冷卻、干燥、加熱、清洗及分類等工藝工程，廣泛應用于機械、鑄造、冶金、化工、建材、動力、礦山等工業部門。
1、用板鏈為牽引元件，不僅強度大、效率高、工作可靠，且可作為長距離輸送（目前輸送長度己達1000米），輸送能力大，一些裙邊式輸送機的輸送能力達每小時1000t以上；
2、牽引鏈上可裝各種結構的附件，以滿足對不同物料的不同輸送要求，實現各種連續工藝過程。配上移行器后輸送線布置靈活，這一性能是其它類型的輸送機不可與之比擬的；
3、與帶式輸送機相比，承托式輸送機可在較大傾角和較小彎曲半徑條件下輸送物料。板式輸送機的傾角可達30°～35°，彎曲半徑一般約為3m—5m；
4、可以輸送較高溫度物料（600°～700°）。亦可適應較苛刻工況，如笨重的圓木、銳利棱角的礦石及有害化學品等。
5、適應性強,本機適用于不帶粘性的散狀物料及粒狀,塊狀物料的輸送,尤其適用于塊狀較大，且具有鋒利棱角，灼熱的（如水泥熟料等）物料的輸送，而且在輸送過程中可同時完成冷卻，清洗等工藝過程；
6、整機裝置緊湊，安裝，調試，維修方便；
7、鏈板：結構合理，剛性好，耐沖擊性強；
8、以滾動摩擦代替滑動摩擦，運行阻力低；
9、適用0°-15°傾角；
10、輸送距離≤30m時，可采用環鏈及板鏈做牽引件，輸送距離＞30m時，為防止滑動，需采用板鏈做牽引件，在輸送距離在30m-50m范圍內，如采用環鏈結構，可采用頭尾雙驅動，尾部驅動輪使用光輪。
|

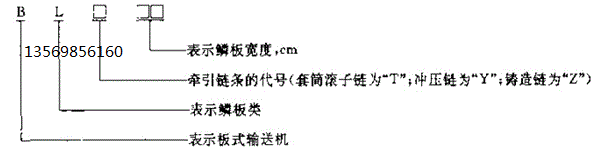

規格型號 |
鱗板寬度mm |
生產能力t/h |
物料粒度mm |
運行速度m/s |
輸送長度mm |
功率KW |
減速機型號 |
|
BL400 |
400 |
20 |
130 |
0.8-3 |
~10 |
2.2 |
JZQ250 |
|
>10-20 |
3 |
350 |
|||||
|
>20-30 |
4 |
350 |
|||||
|
>30-40 |
5.5 |
400 |
|||||
|
BL500 |
500 |
25 |
150 |
0.8-3 |
~10 |
3 |
350 |
|
>10-20 |
4 |
400 |
|||||
|
>20-30 |
5.5 |
400 |
|||||
|
>30-40 |
7.5 |
500 |
|||||
|
BL650 |
650 |
35 |
200 |
0.8-3 |
~10 |
4 |
400 |
|
>10-20 |
5.5 |
500 |
|||||
|
>20-30 |
7.5 |
500 |
|||||
|
>30-40 |
10 |
650 |
|||||
|
BL800 |
800 |
55 |
280 |
0.8-3 |
~10 |
5.5 |
500 |
|
>10-20 |
7.5 |
650 |
|||||
|
>20-30 |
10 |
650 |
|||||
|
>30-40 |
13 |
750 |
副表：
|
型式 |
輸送槽寬度B（mm） |
輸送速度V（m/s） |
側板高度H（mm） |
輸送鏈節距P（mm） |
大輸送量Q（m3/h） |
|
輕型 |
400 |
0.05--1.60 |
160-250 |
200 |
450 |
|
500 |
160-315 |
700 |
|||
|
630 |
200-400 |
1150 |
|||
|
800 |
250-500 |
250 |
1850 |
||
|
中型 |
800 |
0.05--1.0 |
160-400 |
250 |
900 |
|
1000 |
200-500 |
1400 |
|||
|
1200 |
250-500 |
315 |
1750 |
