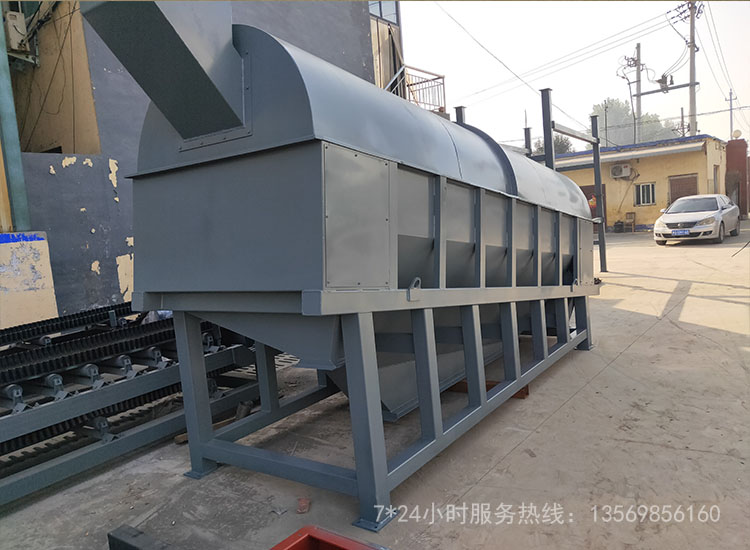

YTS滾筒篩又稱YTS圓筒回轉篩或簡稱圓筒篩、回轉篩，該設備是總結國內外滾筒篩先進生產經驗及吸納國內一線使用客戶反饋的意見建議升級改進的高效振動篩分設備。YTS滾筒篩（圓筒回轉篩）是由若干個圓形狀篩網組成，圓筒篩與平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。圓筒回轉篩（滾筒篩）可增設梳型清篩機構，在篩分過程中可通過該機構與篩分筒的相對運動達到對篩體不間斷清理的作用，是篩分筒在整個工作過程中始終保持不沾、不堵、清潔、不影響篩分效果。
YTS滾筒篩根據不同分級要求，分級級數一般從細到粗為1-4節，物料從細到粗分別從節到后一節篩網篩出，大于后一節篩網孔的物料從出料口排出。
YTS圓筒回轉篩在使用過程中，運轉緩慢均勻，沖擊振動小，工作平穩，安裝簡單，可以直接放置于平整的地面或樓板上及料倉下。滾筒篩易于密閉收塵，維修簡單，使用壽命長，是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。
滾筒篩通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到粉粒，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出，實現物料分級目的。
YTS滾筒篩型號示意圖：
YTS □ □ □
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └─────────── 段數
│ │ │
│ │ └───────────── 滾筒篩長度
│ │
│ └──────────────- 滾筒篩外篩直徑
│
└──────────────── 滾筒篩系列代號
| 圓筒篩型號 | 筒體規格 | 筒體傾角 | 筒體轉速（r/min） | 篩孔尺寸 | 大進料粒度 |
產量（m3/h） |
功率 | |
| 篩孔（2mm） | 篩孔（30mm） | |||||||
| YTS1030 | Φ1×3 | 5-7° | 22.5 | 2-30 | 60 | 10 | 60 | 4 |
| YTS1040 | Φ1×4 | 5-7° | 25 | 2-30 | 60 | 11 | 80 | 4 |
| YTS1230 | Φ1.2×3 | 5-7° | 20 | 2-30 | 70 | 12 | 100 | 5.5 |
| YTS1240 | Φ1.2×4 | 5-7° | 20 | 2-30 | 70 | 14 | 120 | 5.5 |
| YTS1250 | Φ1.2×5 | 5-7° | 20 | 2-30 | 70 | 15 | 140 | 5.5 |
| YTS1530 | Φ1.5×3 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 5.5 |
| YTS1540 | Φ1.5×4 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 7.5 |
| YTS1550 | Φ1.5×5 | 5-7° | 17 | 2-30 | 80 | 20 | 180 | 11 |
| YTS1560 | Φ1.5×6 | 5-7° | 17 | 2-30 | 80 | 22 | 200 | 11 |
| YTS2040 | Φ2×4 | 5-7° | 12 | 5-60 | 90 | 25 | 250 | 15 |
| YTS2050 | Φ2×5 | 5-7° | 12 | 5-60 | 90 | 30 | 300 | 15 |
| YTS2060 | Φ2×6 | 5-7° | 12 | 5-60 | 90 | 35 | 350 | 18.5 |
