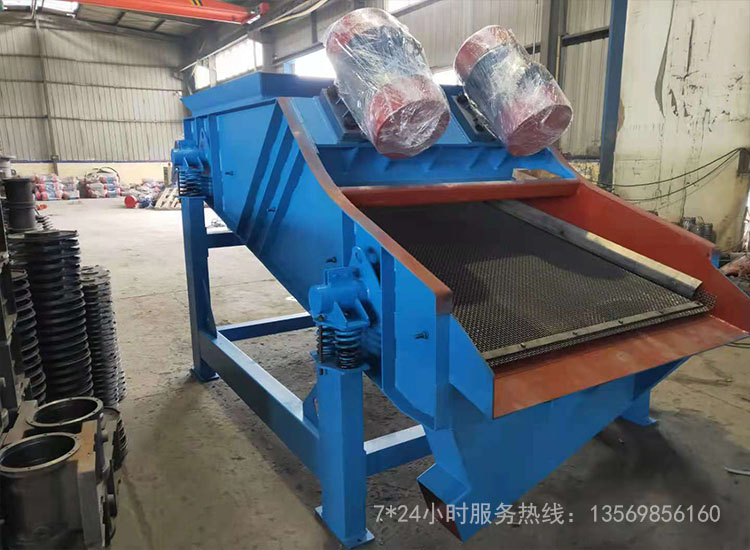

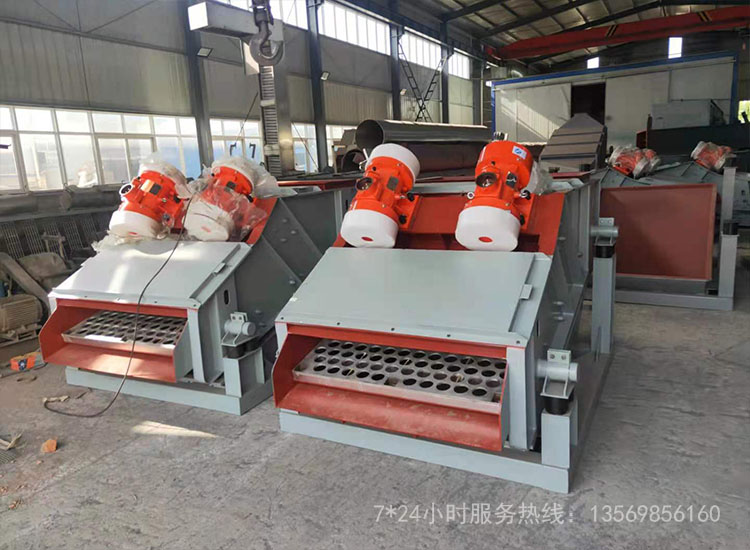

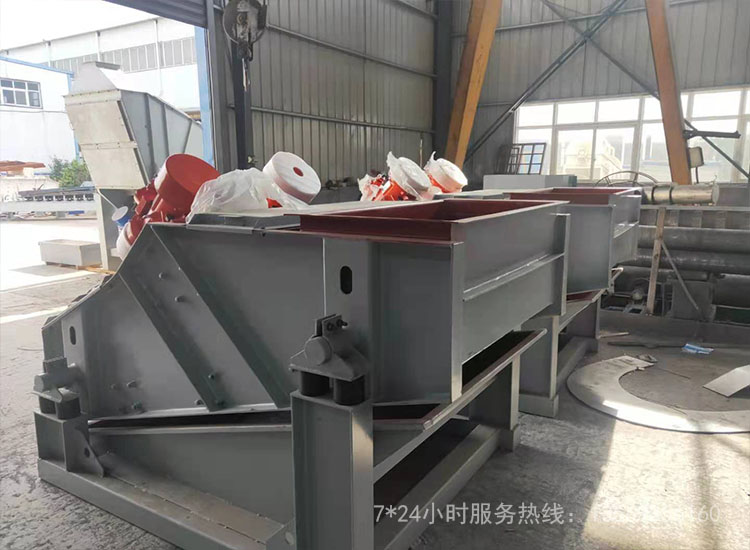

礦用振動篩

礦用振動篩詳情

型號說明與選型

 Z  Z  S  5  25-2型
  ┬ ┬ ┬ ┬ ┬ ┬
  │ │ │ │ │ └──────── 篩面層數2層
  │ │ │ │ └─────────- 篩面長2500mm
  │ │ │ └───────────- 篩面寬500mm
  │ │ └─────────────  礦用
  │ └──────────────-  電機振動
  └────────────────  篩分機

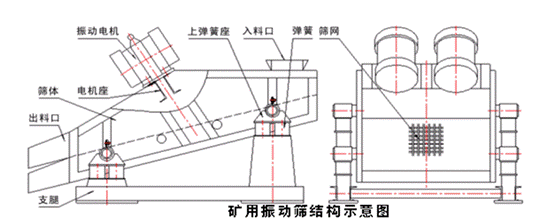

結構說明

 本篩機主要由篩箱、篩網、振動電機、電機臺座、減振彈簧、

支架組成。
 1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度度，是篩機的主要組成部分。
 2、篩網：金屬絲編織方孔篩網或鋼板網、焊接網、條型網，按用戶要求采用其它類型篩網。

 3、動電機：臥式振動電機
 4、電機臺座：采用優質鋼板焊接組成

5、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。
6、支架：由四個支柱和四個槽鋼（方鋼）組成，支撐著篩箱。 安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

工作原理

礦用振動篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。

安裝及調試

1、將機器置于平整堅實的水平地面（混凝土或鋼結構地面），穿入地腳螺栓（基礎螺栓用戶自備），緊固。

2、將彈簧套在上、下座圈上（安放篩體），彈簧應完全進入彈簧座圈，保證垂直，不得扭歪。

3、篩機的振動部分不得與機外其它物體有任何硬性連接或接觸。

4、接通電源，按下啟動按鈕（本機可直接啟動），使振動電機同步反方向旋轉。

5、激振力的調整：振動電機的兩端偏心塊為可調試，調整兩偏心體的夾角可改變其激振務 的大小，篩機出廠前激振力已調到佳狀態，可直接進入使用，無需再作調整。必要時，可按以下方法調整：打開電機兩端防護罩，松開偏心塊的緊定螺栓，將兩端的可調偏心塊作同方向轉動，使其上的數值對位軸頭上的刻線，此時即為所需激振力。調整完畢，將緊固螺栓旋緊。

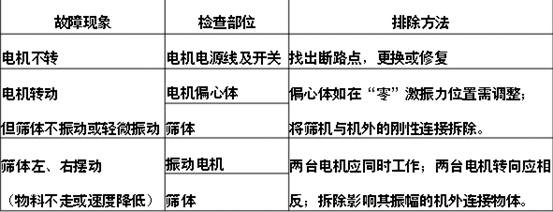

簡單故障的檢查及排除

 當篩機出現一些簡單故障時，用戶可按下表所示方法自行進行檢查。
