平面回轉篩精細篩分機簡介
活性炭/炭化料平面回轉篩精細篩分機，是一種新型的高標準篩分設備，該設備具有篩分效率高，篩網利用率高，占地空間小，安裝使用方便，無污染，噪音低，是一種理想的環保型篩分設備。目前，國內多采用通用的篩機來篩分細顆粒或粉料，篩分效率低，占用空間大，安裝維修不太方便，工人勞動強度比較，噪間和污染高，生產環境比較差.篩分活性炭/炭化料用平面精密篩，本新型的精細篩分設備正是針對上述問題而設計的，它通過特定的往復旋轉式運動方式和低度傾斜的篩面，使物料快速通過篩網，達到篩分的高效率和高產量。并配備自動張緊和自動清潔的篩網安裝系統，達到用戶所理想的篩分效果。全封閉的結構，符合工作環境的環保要求；幾乎沒有對地面基礎的垂直沖擊載荷，使得該系列篩分機有更廣闊的市場應用環境。
平面回轉篩精細篩分機特點
a) 獨特的回旋往復式運動方式
d) 網面自動張緊系統裝置
e) 篩面自清潔清掃裝置
f) 動平衡驅動系統
g) 快速開啟的頂蓋安裝系統裝置
平面回轉篩精細篩分機優點
物料從設備頂部進入并迅速分散在篩網表面寬度上，快速流向出料端，小于網孔的物料透過篩網，大的物料留在篩面上，從而完成篩分作業，
a) 兩種篩分運動方式
往復回旋式的運動方式可將物料快速的分散，篩分，特殊的往復回旋運動，使物料與篩面始終保持接觸，能在沒有垂直振動和跳動的情況下，將物料快速分散和透篩，物料篩分精細均勻，篩分效果良好。
b) 自清網系統，
根據純堿的物理特性和產成品要求，必須保證篩分時篩網不粘不堵，安裝在篩格方框中的彈跳球，篩分時通過直接撞擊篩網，彈去粘在篩網上或卡在篩網上的雜物和顆粒，使篩網表面保持干凈不堵孔，從而保證篩機高標準的篩分效率和產量。
c) 網面自動張緊裝置
篩網設計為四周有多個安裝孔的標準通用形式，通過安裝在篩格四周的彈性夾頭，將其安裝在篩格上，并使篩網保持均勻的張緊力，使篩面始終處于張緊狀態，經過篩分的物料粒度均勻，標準篩網也使快速更換篩網成為可能，降低了停機時間，提高了生產效率。
d) 驅動平衡系統
驅動裝置的動平衡設計使篩分運動不產生過大的振動沖擊，使設備安裝在懸吊裝置上面而不影響篩分效果。
e) 篩蓋快速安裝開啟系統
雙重的全密封的篩蓋能使生產作業環境達到環保要求，半自動化的篩蓋啟閉系統，使更換篩網更方便，節省了人力物力，提高了生產使用效率，也使檢修和觀察更為快捷方便。
h) 加裝的進料和布料裝置，i) 既保證密封不漏料，又保護篩網避免受到下落物料的直接沖擊，l) 并提高了物料分布在整個篩面寬度上的時間，m) 使物料進入篩機后迅速鋪開，n) 從而能更有效的利用篩網面積。
以上所述精細篩分設備，填補了國內高標準篩分設備的生產空白，具有結構先進實用，性能穩定可靠，安裝調試方便，制造費用低等優點，另外，整臺設備為鋼絲繩索吊掛安裝形式，幾乎沒有垂直運動的方式，避免了設備對地面或樓板的動載荷沖擊，延長了軸承使用壽命，減少了基建投資，設備生產噪音遠小于90dB，低于國家規定的標準，完全符合生產環境的噪音環保要求，是一種很有推廣使用價值的環保型設備。
高效能精細篩分機按安裝形式分為：座式結構和吊裝式結構兩種。是一種新型的高標準、高效率的振動篩分設備，具有獨特產品優良性能，及獨特先進的設計理念。可廣泛使用于：化工粉體（PVC行業）純堿、淀粉 、醫藥、陶瓷、糧食等行業的干濕物料的篩選處理 。
平面回轉篩精細篩分機型號參數
|
層數 |
型號 |
篩面規格 寬×長 |
篩網尺寸 |
電動機 |
總長 |
總高 |
總寬 |
重量 |
|
|
功率 |
轉速 |
mm |
mm |
mm |
kg |
||||
|
1 |
RZSJ1800×1500 |
800×1500 |
10mm -325目 |
2.2 |
960 |
2752 |
967 |
943 |
680 |
|
RZSJ1000×2100 |
1000×2100 |
2.2 |
960 |
3285 |
962 |
1200 |
740 |
||
|
RZSJ1000×3000 |
1000×3000 |
2.2 |
960 |
4484 |
1035 |
1251 |
980 |
||
|
RZSJ1500×2100 |
1500×2500 |
3.7 |
960 |
3460 |
1003 |
1759 |
1375 |
||
|
RZSJ1500×3000 |
1500×3000 |
5.5 |
1450 |
4232 |
1362 |
1892 |
1880 |
||
|
RZSJ1800×3600 |
1800×3600 |
7.5 |
960 |
5098 |
1352 |
2348 |
3260 |
||
|
RZSJ2000×3600 |
2000×4600 |
5.5 |
960 |
5263 |
1327 |
2556 |
5150 |
||
|
2 |
RZSJ1000×1400/2 |
1000×1400 |
10mm -325目 |
2.2 |
960 |
3120 |
1078 |
1391 |
990 |
|
RZSJ1000×2100/2 |
1000×2100 |
2.2 |
960 |
3743 |
1121 |
1378 |
1050 |
||
|
RZSJ1000×3000/2 |
1000×3000 |
3.7 |
1450 |
4575 |
1317 |
1546 |
1840 |
||
|
RZSJ1500×2500/2 |
1500×2500 |
3.7 |
1450 |
3728 |
1330 |
1946 |
2220 |
||
|
RZSJ1500×3000/2 |
1500×3000 |
5.5 |
960 |
4765 |
1397 |
2159 |
2780 |
||
|
RZSJ1800×3600/2 |
1800×3600 |
7.5 |
960 |
5365 |
1368 |
2459 |
3580 |
||
|
RZSJ1000×4600/2 |
2000×4600 |
7.5 |
960 |
6289 |
1727 |
2743 |
6720 |
||
|
3 |
RZSJ1000×2100/3 |
1000×2100 |
10mm -325目 |
3.7 |
1450 |
3843 |
1422 |
1540 |
1840 |
|
RZSJ1000×3000/3 |
1000×3000 |
3.7 |
1450 |
4854 |
1422 |
1549 |
2150 |
||
|
RZSJ1500×3000/3 |
1500×3000 |
5.5 |
960 |
4765 |
1391 |
2159 |
3200 |
||
|
4 |
RZSJ1000×1500/3 |
800×1500 |
10mm -325目 |
3.7 |
1450 |
3806 |
1549 |
1573 |
1790 |
|
RZSJ1000×2100/3 |
1000×2100 |
5.5 |
960 |
4265 |
1540 |
1607 |
2700 |
||
|
RZSJ1000×3000/4 |
1000×3000 |
5.5 |
960 |
5159 |
1486 |
1607 |
3060 |
||
|
RZSJ1500×3000/4 |
1500×3000 |
7.5 |
960 |
5505 |
1778 |
2223 |
5960 |
||
|
5 |
RZSJ1000×2100/5 |
1000×2100 |
10mm-325目 |
5.5 |
960 |
|
|||
平面回轉篩精細篩分機工作原理

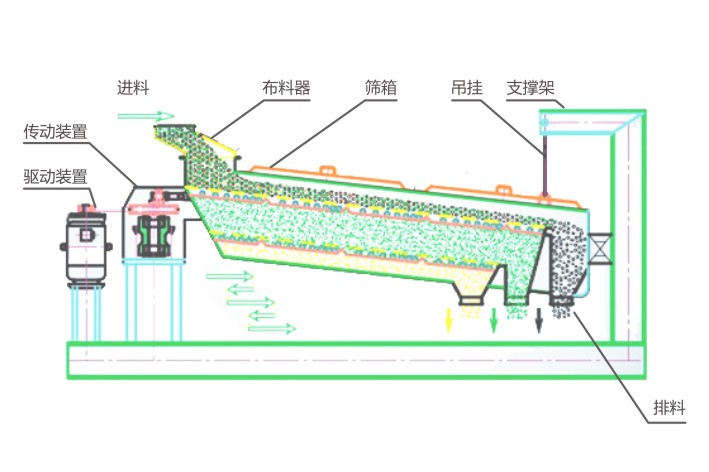

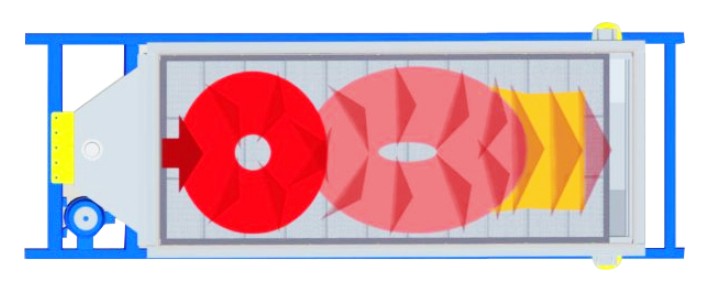

平面回轉篩主要是利用偏心機構使篩面做勻速往復回旋運動，物料與網面接觸時間長，網絲對粉體料產生切割，因而透篩幾率大，篩分產量大，篩分精度高，篩分機對物料自身結構破壞性小。傾角為4-9度的篩箱由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，后在出料端變成近似往復直線運動。
進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。出料端、篩體的運動變?yōu)榻仆鶑?fù)直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩分過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩分效率高，傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平穩性。
物料由進料口緩沖均勻流入 層篩面除去大顆粒,其余的物料穿過層篩面后,進入第二層篩面篩去不合格物料，后經出料口流出。
