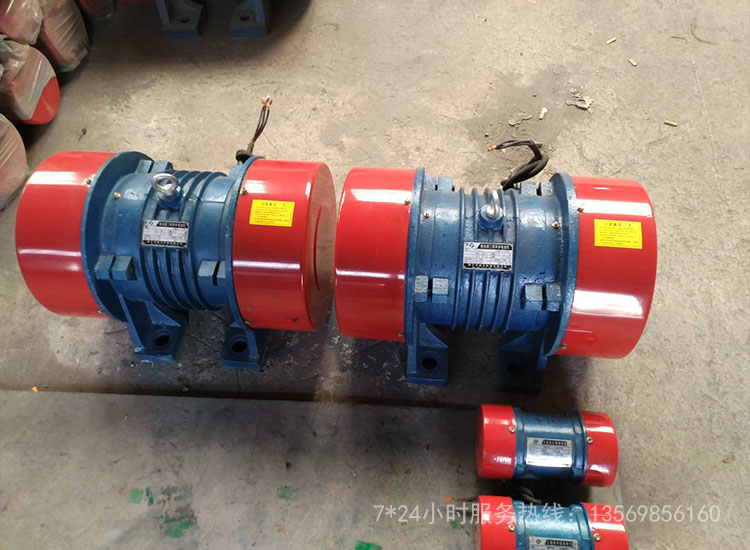

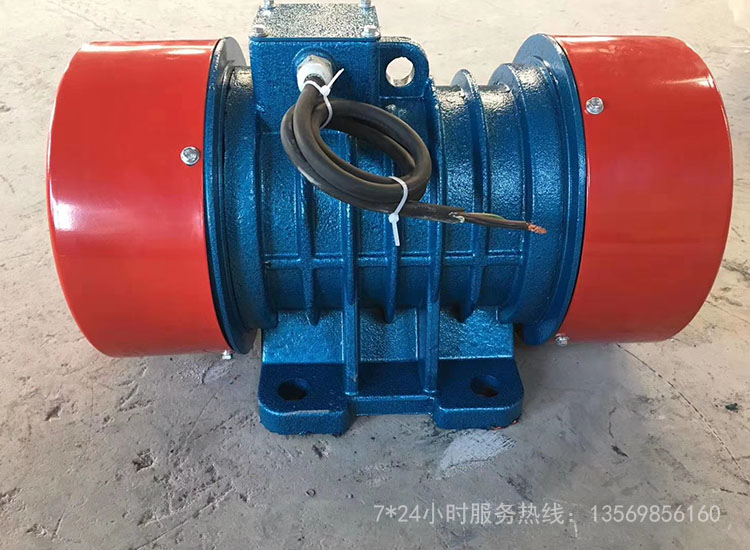

振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。振動電機有按起動與運行方式分類、按運轉速度分類等六種分類。振動電機型號:YZS,YZU,YZO,YZUL,YZD,JZO,VB,XVM等振動電機
振動電機型號及參數：
1、XJD、YZS、JZO、YZVP系列三相異步振動電機
2、YZO、YZUL、WTZD、YZS、WVB三相異步振動電機
3、XJD、JZO、YZU、VB，XVM，YZO、 YZS、YZD、TZD ，TZDC 三相異步振動電機
|
型 號
|
同步 轉速(r/min)
|
大激振力（KN）
|
額定功率（KW）
|
額定電流（A）
|

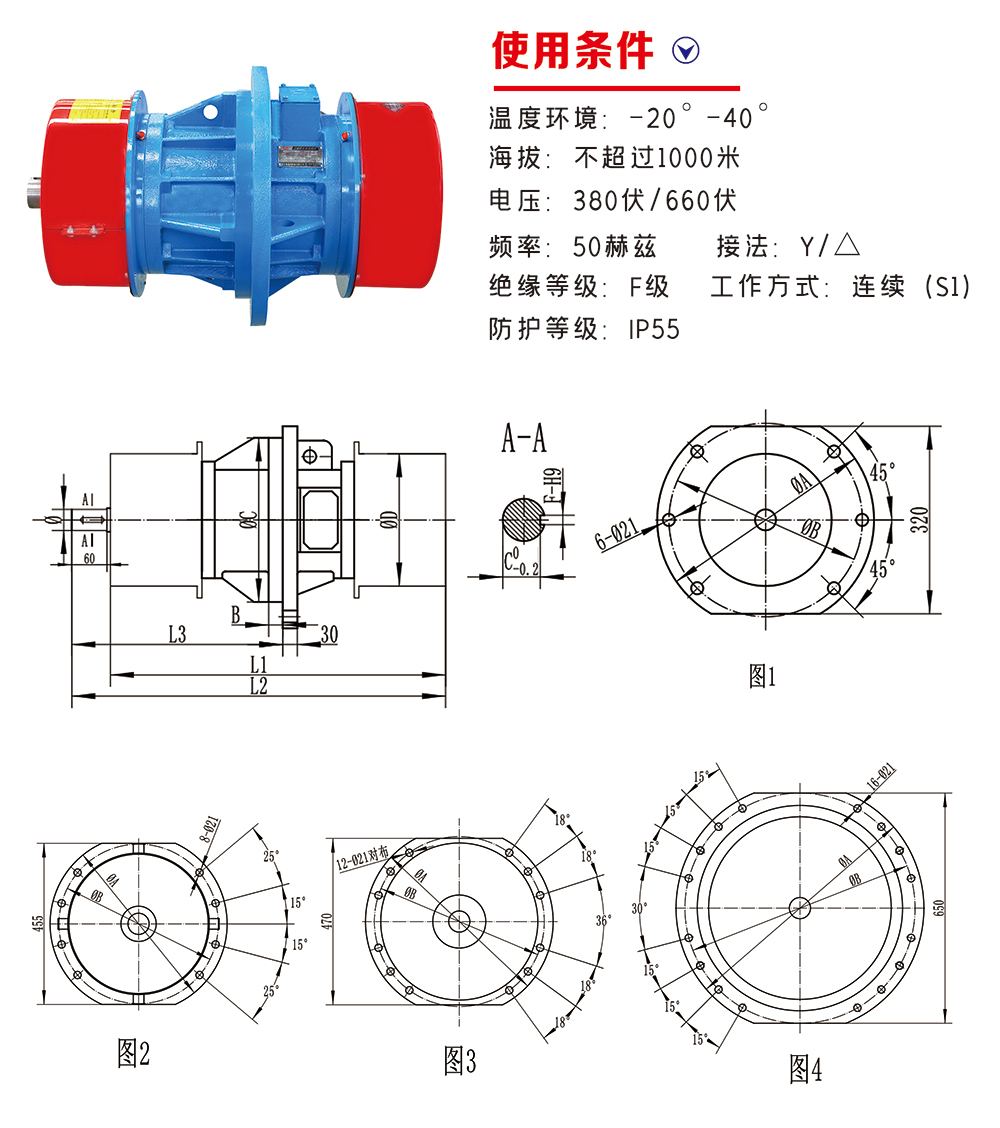

安裝尺寸
|
安裝螺栓尺寸 |
重量（Kg） |
||||||||||
|
A
|
B
|
C | D | E | F | G | H | K | L | G | |||||||
|
YZS-2.5-2
|
3000
|
2.5
|
0.25
|
0.79
|
140
|
180
|
75 | 110 | 220 | 168 | 230 | 80 | 30 | 330 | φ12 | M12*1.5 | 25 |
|
YZS-2.5-2A
|
2.5
|
0.25
|
0.79
|
100
|
145
|
75 | 150 | 200 | 175 | 170 | 95 | 20 | 325 | φ12 | M12*1.5 | 20 | |
|
YZS-5-2
|
5
|
0.4
|
1.24
|
120
|
155
|
90 | 135 | 240 | 200 | 210 | 90 | 20 | 370 | φ16 | M16*1.5 | 25 | |
|
YZS-8-2
|
8
|
0.75
|
2.3
|
120
|
155
|
90 | 150 | 240 | 200 | 210 | 90 | 20 | 370 | φ16 | M16*1.5 | 25 | |
|
YZS-16-2
|
16
|
1.5
|
3.5
|
135
|
200
|
90 | 230 | 310 | 220 | 250 | 140 | 25 | 420 | φ20 | M20*1.5 | 50 | |
|
YZS-20-2
|
20
|
1.8
|
3.9
|
135
|
200
|
90 | 230 | 310 | 220 | 250 | 140 | 25 | 420 | φ20 | M20*1.5 | 55 | |
|
YZS-2.5-4
|
1500
|
2.5
|
0.1
|
0.32
|
100
|
145
|
80 | 150 | 200 | 150 | 170 | 80 | 16 | 330 | φ12 | M12*1.5 | 25 |
|
YZS-5-4
|
5
|
0.2
|
0.8
|
120
|
155
|
90 | 170 | 220 | 200 | 220 | 100 | 20 | 390 | φ16 | M16*1.5 | 30 | |
|
YZS-5-4A
|
5
|
0.2
|
0.8
|
175
|
250
|
90 | 170 | 232 | 210 | 305 | 90 | 40 | 400 | φ14 | M14*1.5 | 40 | |
|
YZS-8-4
|
8
|
0.4
|
1.15
|
135
|
170
|
65 | 227 | 310 | 220 | 250 | 125 | 20 | 440 | φ18 | M18*1.5 | 50 | |
|
YZS-8-4A
|
8
|
0.4
|
1.15
|
180
|
240
|
65 | 227 | 283 | 270 | 305 | 122 | 25 | 402 | φ18 | M18*1.5 | 65 | |
|
YZS-10-4
|
10
|
0.55
|
1.65
|
135
|
170
|
75 | 227 | 260 | 220 | 220 | 125 | 20 | 400 | φ18 | M18*1.5 | 55 | |
|
YZS-16-4
|
16
|
0.75
|
2.3
|
135
|
200
|
75 | 290 | 320 | 220 | 260 | 140 | 22 | 435 | φ20 | M20*1.5 | 65 | |
|
YZS-20-4
|
20
|
1.5
|
2.86
|
160
|
230
|
80 | 300 | 360 | 270 | 280 | 160 | 25 | 510 | φ24 | M24*1.5 | 82 | |
|
YZS-25-4
|
25
|
1.8
|
3.72
|
160
|
230
|
80 | 300 | 360 | 270 | 280 | 160 | 25 | 510 | φ24 | M24*1.5 | 85 | |
|
YZS-30-4
|
30
|
2
|
4.3
|
160
|
230
|
110 | 290 | 350 | 280 | 280 | 160 | 28 | 500 | φ24 | M24*1.5 | 105 | |
|
YZS-32-4
|
32
|
2
|
4.7
|
200
|
300
|
100 | 300 | 420 | 300 | 370 | 187 | 30 | 610 | φ30 | M30*1.5 | 130 | |
|
YZS-40-4
|
40
|
2.2
|
5.51
|
200
|
300
|
140 | 290 | 400 | 300 | 370 | 190 | 35 | 600 | φ30 | M30*1.5 | 140 | |
|
YZS-50-4
|
50
|
2.5
|
6.3
|
200
|
300
|
140 | 290 | 400 | 300 | 370 | 190 | 35 | 600 | φ30 | M30*1.5 | 150 | |
|
YZS-5-6
|
1000
|
5
|
0.4
|
1.24
|
120
|
190
|
75 | 230 | 240 | 190 | 235 | 130 | 25 | 350 | φ14 | M14*1.5 | 40 |
|
YZS-5-6A
|
5
|
0.4
|
1.24
|
175
|
250
|
126 | 170 | 232 | 210 | 305 | 91 | 40 | 465 | φ14 | M14*1.5 | 42 | |
|
YZS-8-6
|
8
|
0.6
|
1.85
|
120
|
190
|
120 | 230 | 260 | 190 | 235 | 130 | 25 | 420 | φ14 | M14*1.5 | 50 | |
|
YZS-10-6
|
10
|
0.75
|
2.3
|
135
|
200
|
90 | 254 | 300 | 220 | 260 | 140 | 22 | 440 | φ20 | M20*1.5 | 55 | |
|
YZS-15-6
|
15
|
1.1
|
3.4
|
135
|
200
|
100 | 250 | 290 | 230 | 260 | 145 | 28 | 430 | φ20 | M20*1.5 | 80 | |
|
YZS-16-6
|
16
|
1.1
|
3.4
|
160
|
230
|
80 | 300 | 350 | 270 | 300 | 160 | 25 | 520 | φ24 | M24*1.5 | 90 | |
|
YZS-20-6
|
20
|
1.5
|
4.6
|
160
|
230
|
115 | 300 | 360 | 270 | 280 | 160 | 25 | 510 | φ24 | M24*1.5 | 110 | |
|
YZS-20-6A
|
20
|
1.5
|
4.6
|
224
|
290
|
115 | 300 | 350 | 335 | 370 | 160 | 35 | 570 | φ20 | M20*1.5 | 160 | |
|
YZS-20-6B
|
20
|
1.5
|
4.6
|
180
|
260
|
115 | 300 | 350 | 290 | 340 | 180 | 35 | 525 | φ26 | M26*1.5 | 155 | |
|
YZS-20-6C
|
20
|
1.5
|
4.6
|
170
|
310
|
115 | 300 | 350 | 280 | 380 | 160 | 35 | 525 | φ33 | M30*1.5 | 150 | |
|
YZS-25-6
|
25
|
1.8
|
5.5
|
200
|
300
|
100 | 300 | 340 | 300 | 370 | 187 | 30 | 560 | φ30 | M30*1.5 | 140 | |
|
YZS-30-6
|
30
|
2.2
|
6.4
|
200
|
300
|
125 | 345 | 420 | 300 | 380 | 187 | 40 | 590 | φ30 | M30*1.5 | 145 | |
|
YZS-40-6
|
40
|
3
|
7.2
|
220
|
350
|
125 | 345 | 400 | 355 | 430 | 180 | 40 | 560 | φ30 | M30*1.5 | 180 | |
|
YZS-40-6B
|
40
|
3
|
7.2
|
200
|
300
|
125 | 345 | 420 | 300 | 380 | 187 | 40 | 590 | φ30 | M30*1.5 | 170 | |
|
YZS-50-6
|
50
|
3.7
|
9.1
|
110
|
390
|
160 | 430 | 520 | 350 | 490 | 230 | 40 | 720 | φ36 | M36*1.5 | 260 | |
|
YZS-75-6
|
75
|
5.5
|
13.6
|
110
|
390
|
170 | 430 | 455 | 355 | 490 | 240 | 45 | 710 | φ36 | M36*1.5 | 300 | |
振動電機偏心塊激振力的調整
振動電動機出廠時，激振力大多處于大位置，若激振力過大，用戶可將兩端防護罩拆下，松開兩端外偏心塊（可調偏心塊）鎖緊的螺栓，同步調節兩端可調偏心塊和固定偏心塊之間的夾角，使激振力達到要求，并在此緊固鎖緊螺栓。調節偏心塊時，夾角越大，激振力越小，注意每次調節時，必須使電動機兩端的偏心塊夾角大小相等，且偏向電動機同側。
警示！激振力的調整應保證振動電動機兩邊偏心塊數量一致調整角度相同，即兩邊偏心塊應調整在相同的設定值位置，否則激振力不均勻，影響振動電動機壽命或損壞。
經過幾個小時初期運轉，檢查振動電動機電流，進一步檢查緊固件，鎖緊螺栓。
振動電機選型：
1、激振動力與功率配合得當，振動力大，機體重量輕，體積小，機械噪音低。
2、因?yàn)檎駝?dòng)電機是強阻型振動而不是共振，所以有穩定的振幅。
3、振動頻率范圍大。電磁式激振器的振動頻率是固定的，一般等于電源步率，而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整，并且能按照不同的通途任意選擇振動頻率和振幅。
4、受電源波動的影響小，電磁式激振器會由于電壓變化而引起激振力發生大的變化，但振動電機中，這種變化就非常小。
5、多機組合，可實現自同步能完成不同工藝要求。
振動電機安裝方法：
振動電機用戶為了能夠使振動電機發揮較大的作用，會將振動電機安裝在不同位置上用以提高篩分效率和篩分精度，能快速完成整理異型零部件外貌質量，提高破碎或混料結果。
1、兩側：這種安裝方式也是直線振動篩設備振動電機較為采用的方法。通常在我們對設備的整體高度有限制，但又對設備的寬度沒有限制的情況下使用。
比如因?yàn)橐恍┪锪系奶厥庖螅O(shè)備的出料口不能離地太高啦，在這種情況我們?nèi)绻烧駝?dòng)電機安裝在直線篩的底部或者頂部，那么設備的整體高度就不好控制了。一般來說直線篩的篩箱的高度通常是一定的，所以我們不能對篩箱的高度做調整，這是就可以考慮將振動電機安裝在直線篩的兩側，這樣可以大大的降低設備的整體高度，又不影響設備的工作效率。
2、頂部：這種安裝方式在DZSF系列直線振動篩中是不常見，很少有人這么做，不過ZSG直線篩通常采用這種安裝方式，如客戶對直線篩設備的出料口高度、寬度都有限制，那么振動電機不論是安裝在底部仍是兩側都不能達到要求，這時就可以將振動電機安裝在設備的頂部中間位置，這樣既不增加設備的寬度，又不影響降低設備出料口的高度。
振動電機與振動機械連接平面粗糙度均應為3。2或更高
1、繞組的絕緣，如受潮應采用相應方法處理500V兆歐表檢查繞組的絕緣電阻，在接近工作溫度(70℃)時，應不低于0。38兆歐，否則應進行烘干處理。
2、電纜線是否完好，如發生斷裂破損應及時更換。
3、機體是否完好，如有損壞請與我們聯系以便更換。
將振動電機安裝在振動機械上時，振動電機的地腳螺栓必須緊固，每個螺母下必須加彈性墊圈。
振動電機運轉初期，由于螺栓、中國振動機械網螺母、底座平面間的磨合，會降低緊固力，出現小的松動，故運轉初期應將電機的地腳螺栓多次擰緊，開始時每天緊固一次，兩周后每周檢查緊固一次。
安裝就位后，在機體及基礎上，均要有電纜壓緊裝置，二者之間電纜呈自然懸吊狀，總長度以300-500mm為宜，自然懸垂部彎弧半徑參照 直線振動設備的兩臺振動電機同時工作時，應檢查兩臺振動電機的轉向是否相反。否則應變更一臺電機的電源相序，使兩臺振動電機的轉向相反，才能保證物料的均勻走向。
振動電機接線方式：
振動電機接線方法：兩臺電機六根線頭，分為：紅，黃，藍，將兩臺振動電機的線頭接到一起，紅與紅，藍與藍，黃與黃接到一起，再于動力電源線接到一起，絕緣膠布纏繞好后，開電試機，推一下，看電機運轉方向（每臺拆掉一個防護罩）兩臺電機向內或外運轉，為正確運轉方向。如不同，請將電機線黃與藍或紅與黃任意調換即可。友情提示：由于天氣寒冷原因，潤滑脂不能正常起到潤滑作用，需連續啟動3次左右，已輔助振動電機正常啟動運轉，避免振動電機不同步或燒毀。
