GX管式螺旋輸送機詳情
螺旋輸送機是一種利用電機帶動螺旋回轉，推移物料以實現輸送目的的機械。它能水平、傾斜或垂直輸送，具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸?shù)葍?yōu)點。螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種，在外型上分為U型螺旋輸送機和管式螺旋輸送機。

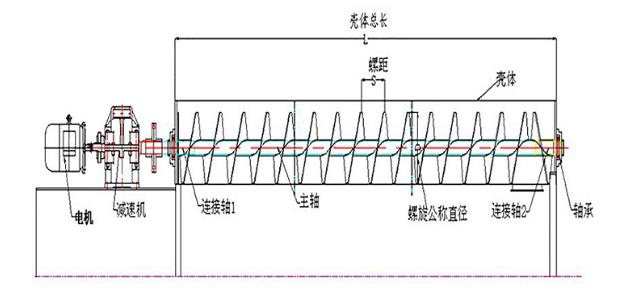

GX管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
1、體積小、轉速高、能夠確保快速均勻輸送。
2、剛性好，密封好。外殼采用無縫鋼管制作，端部采用法蘭連接成一體。
3、出料端設有清掃裝置，整機噪聲低，適應性強，進出料口位置布置靈活。
4、承載重量大、安全可靠。
5、適應性強、安裝維修方便、壽命長。
表一、GX螺旋輸送機技術參數
|
規格
|
主要技術性能
|
驅動裝置
|
質量kg
|
|
型號
|
長度m
|
處理量t/h
|
轉速r/min
|
減速器
|
電動機
|
|
型號
|
速比
|
型號
|
功率kw
|
|
GX200
|
10
|
9
|
60
|
YZQ
|
23.34
|
Y90s-4
|
1.1
|
726
|
|
GX200
|
20
|
9
|
60
|
YZQ
|
23.34
|
Y90l-4
|
1.5
|
1258
|
|
GX250
|
10
|
15.6
|
60
|
YZQ
|
23.34
|
Y100L1-4
|
2.2
|
960
|
|
GX250
|
20
|
15.6
|
60
|
YZQ
|
23.34
|
Y100L1-4
|
3
|
1750
|
|
GX300
|
10
|
21.2
|
60
|
YZQ
|
23.34
|
Y100L2-4
|
3
|
1373
|
|
GX300
|
20
|
21.2
|
60
|
YZQ
|
23.34
|
Y112M-4
|
4
|
2346
|
|
GX400
|
10
|
51
|
60
|
YZQ
|
23.34
|
Y132S-4
|
5.5
|
1911
|
|
GX400
|
20
|
51
|
60
|
YZQ
|
23.34
|
Y160M-4
|
11
|
2049
|
|
GX500
|
10
|
87.5
|
60
|
YZQ
|
23.34
|
Y132M
|
7.5
|
2381
|
|
GX500
|
20
|
87.5
|
60
|
YZQ
|
23.34
|
Y180M-4
|
18.5
|
5389
|
|
GX600
|
10
|
134.2
|
45
|
YZQ
|
23.34
|
Y180L-4
|
22
|
3880
|
|
GX600
|
10
|
134.2
|
45
|
YZQ
|
23.34
|
Y250M-4
|
55
|
7090
|
表二、GX螺旋輸送機安裝尺寸
|
型號
|
D
|
L1
|
L2
|
L3
|
C
|
Pmin
|
E
|
F
|
S
|
K
|
B
|
B1
|
B2
|
H
|
H1
|
H2
|
H3
|
d
|
|
GX150
|
150
|
2000
|
1000,1500,2000
|
2000
|
50
|
190
|
105
|
102
|
100
|
17
|
270
|
110
|
160
|
314
|
280
|
140
|
85
|
16
|
|
GX200
|
200
|
2500
|
1500,2000,
2500
|
2500
|
60
|
220
|
115
|
125
|
200
|
25
|
342
|
140
|
200
|
384
|
340
|
180
|
110
|
16
|
|
GX250
|
250
|
70
|
270
|
125
|
125
|
200
|
28
|
392
|
200
|
260
|
464
|
410
|
220
|
135
|
20
|
|
GX300
|
300
|
75
|
300
|
130
|
130
|
200
|
28
|
468
|
240
|
320
|
555
|
480
|
270
|
160
|
20
|
|
GX400
|
400
|
3000
|
1500,2000,3000
|
3000
|
90
|
350
|
150
|
145
|
300
|
30
|
572
|
320
|
400
|
685
|
500
|
340
|
210
|
25
|
|
GX500
|
500
|
100
|
450
|
175
|
165
|
300
|
35
|
706
|
400
|
500
|
823
|
500
|
400
|
264
|
25
|
|
GX600
|
600
|
100
|
550
|
175
|
175
|
300
|
40
|
806
|
500
|
600
|
973
|
600
|
500
|
314
|
30
|
