擺式振動篩

擺式振動篩詳情

擺式振動篩簡介

方形搖擺篩是一種低噪音高精度的細粉篩分機。 它適用于篩分和過濾顆粒，粉末和粘液等材料。 在正常情況下使用，方形搖擺篩的使用壽命可以達到20年以上。從搖擺篩的篩箱運動軌跡可以看出，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是繞固定軸，方向呈一定規律變化的慣性力，其本質是有偏心輪繞定軸轉動所形成的往復慣性力。由于其慣性帶動物料的運動從而實現方形搖擺篩的篩分效果。

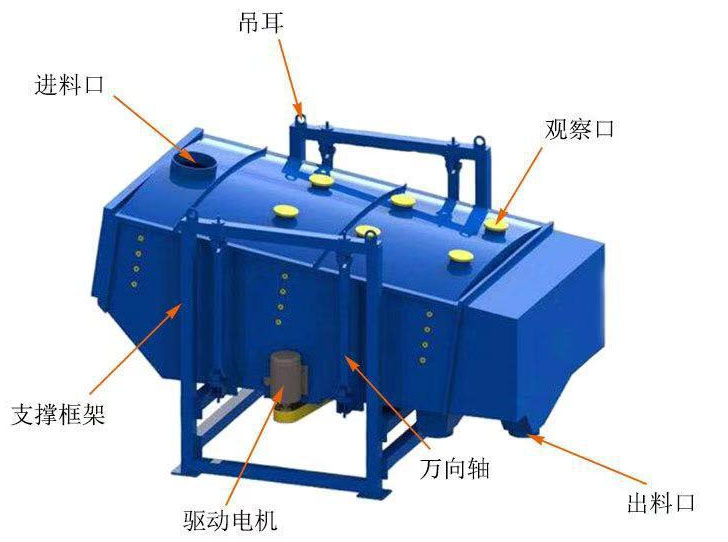

擺式振動篩結構

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。

篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；驅動裝置：驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。

擺式振動篩安裝說明

1、安裝支承或吊掛裝置。安裝搖擺振動篩時，要將基礎找平，然后按照支承或吊掛裝置的部件圖和篩子的安裝圖，順序裝設各部件。彈簧裝入前，應按端面標記的實際剛度值進行選配。
2、將篩箱連接在支承或吊掛裝置上。搖擺篩裝好后，應按規定傾角進行調整。對于吊掛式的篩子，應當同時調整篩箱傾角和篩箱主軸的水平。一般先進行橫向水平度的調整，以消除篩箱的偏斜。水平校正后，再調整篩箱縱向傾角。隔振彈簧的受力應該均勻，其受力情況可通過測量彈簧的壓縮量進行判斷。一般，給料端兩組彈簧的壓縮量必須一樣，排料端兩組彈簧也應如此。排料端和給料端的彈簧壓縮量可以有所差別。
3、安裝搖擺振動篩的電動機及三角膠帶。安裝時，電動機的基礎應該找平，電動機的水平需要校正，兩膠帶輪對應槽溝的中心線應當重合，三角膠帶的拉力要求合適。
4、按要求安裝并固定搖擺篩篩面。
5、檢查搖擺振動篩篩子各連接部件如篩板、激振器等的固定情況，篩網應均勻張緊，以防止產生局部振動。檢查傳動部分的潤滑情況，電動機及控制箱的接線是否正確，并用手轉動傳動部分，查看運轉是否正常。
6、檢查搖擺振動篩篩子的入料、出料溜槽及篩下漏斗在工作時有無碰撞現象。

擺式振動篩技術參數

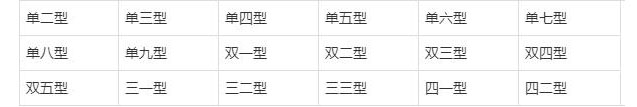

擺式振動篩形式

方型搖擺篩是一種可以根據客戶物料要求進行設計變化的篩分設備.可以做成單箱體,雙箱體,三箱體,四箱體的組合.也可以在每層箱體里面變化網的層數.合理的大化的利用其篩分優勢.一臺方型搖擺篩能達到傳統的幾臺篩機的篩分效率.根據要求可做以下若干機型.
