吊式圓盤給料機

吊式圓盤給料機詳情

簡介

吊式圓盤給料機有DK型敞開式和DB型封閉式傳動兩種，適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料。該系列給料機喂送的物料有：煤粉、水泥、熟料、石灰石、粘土、石膏、爐渣等粉狀、粒狀或小塊狀物料，該系列給料機適用于空氣凈化程度要求不高的場合。

圓盤給料機是物料運輸機的一種輔助設備，通常用于從料倉、漏斗和其它容器向運輸機械或容具連續均勻供給容量不大于2500kg/m3的塊狀、顆粒狀物料。其給料并能降低物料的粉碎作用，適用于冶金、煤炭、建材、化工、電力部門及機械化鑄造車間等連續均勻地給料與配料之用。本設備的工作環境溫度為-40°C--40°C，不適于輸送流動性太差或流動性特別好的物料。

圓盤給料機進料口是由接料套筒和接料套筒下高度可調的調整套組成，物料從接料套筒下落至調整套再由圓盤和調整套筒的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。調節調整套和圓盤的間隙大小和調整刮板的位置即可達到調節給料量的目的，由圓盤給料機每小時的給料量和圓盤的半徑確定接料套筒的尺寸和調整套筒的尺寸，調整套筒高度的調節主要是通過固定在套筒兩邊的螺紋桿旋轉帶動套筒的上下運動。圓盤給料機的主要功能是給其他設備提供料物供應，使用圓盤給料機能夠讓物料均勻的進入一個設備從而讓下一道工序可以正常工作，節省勞動力，而且保護了設備的性能，延長整個生產線設備的使用壽命。圓盤給料機，是選礦設備不可或缺的配套產品。

工作原理

吊式給料機它由懸吊在盤套側面的電動機，經過三角皮帶、蝸輪減速機立軸帶動圓盤旋轉。盤套的下節與蝸輪減速機連接，上節通過槽鋼柱與料倉連接，電動機則通過電動機底座固定在盤套的側面。因此在整個圓盤給料機都懸吊在料倉的下面。

喂送的物料由料倉下面的螺旋閘門出來，經由本機的入料管及活動套筒流到圓盤上，由于圓盤的轉動及刮板的作用而被刮下，經過盤套上的出料口涌入下一設備中去。

組成機構

吊式給料機主要由電動機、減速裝置、圓盤、般套、刮板、喂料調節裝置及槽鋼柱等幾部分組成。

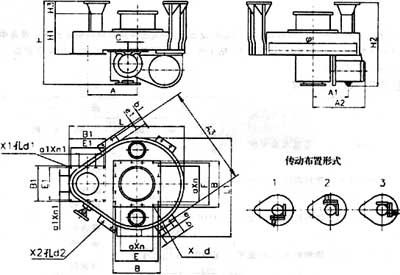

吊式圓盤給料機的圖紙及外形圖

技術參數

1. DB型與DK型給料機設計緊湊，結構簡單，調節方便，使用可靠，維修量小，噪音很低。
2. DB型與DK型給料機為容積式計量的給料設備。能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。
3. DB型與DK型適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料。
4. DB型與DK型適合物料有：煤粉、水泥、熟料、石灰石、粘土、石膏、爐渣等粉狀、粒狀或小塊狀物料。
5. DB型與DK型給料機適用于空氣凈化程度要求不高的場合。
