鏈帶式給料機

鏈帶式給料機詳情

鏈帶式給料機簡介

鏈帶式給料機是采用鏈板輸送給料的一種耐用設備。可以把往復式給料機替換。根據物料特性不同，該設備又可分為帶式和鏈帶式。也可根據客戶的要求制作成加長型，鱗板輸送機分為輕型和中型及重型三大類，輸送槽寬度為400mm-1200mm，有七個型號，輸送速度0.05-1.6m/s，輸送能力450-1750m3/h，可滿足各種生產需求料倉內的物料經連接段進入導料槽落在鋼絲膠帶上，膠帶靜止時物料終靠內摩擦力而停止運動，在出料口形成一定角度的靜止堆積；當驅動滾筒在外動力的驅動下開始旋轉時，帶動膠帶運動，膠帶帶動其上的物料導向出料口，運行中的膠帶在出料口卸料后轉向回程，物料不斷的從出料口排出，從而完成給料過程；二次密封裝置對從導料槽和膠帶之間間隙中漏出的物料提供密封；改變給料量，可通過調節轉臂行星摩擦式無級變速機的調速手輪來改變輸出軸轉速，改變膠帶運行速度的大小（高低），從而改變給料量；改變給料量，也可通過選配變頻器，改變電動機轉速，從而改變給料量。帶式給料機運行中，系統主要負荷均由滾動軸承支撐，運行阻力小，設備所需驅動功率小，系統各零部件工作壽命長。

鏈帶式給料機的優點

9本機可實現遠程控制，為礦方實現自動化生產。倉口下部安裝導料槽，驅動滾筒組由膠帶、滾筒、軸承座、電動機及其無級變速機安裝于底架上，外側有驅動手輪。導料槽下內兩側裝有密封護板，手動閘門裝置可實現出料口的開閉或下料大小的調整。驅動滾筒的回程滾筒端邊，設有彈簧清料器，用于清除膠帶上的殘存粘料。

10適用范圍廣。除粘性的物料以外，一般的固體散狀物料和成件物品均可輸送。
11輸送能力大。特別是鱗板式板式輸送機的輸送能力可高達1000t/h.
12.牽引構件強度高，可以較長距離輸送。國內鱗板式輸送機的輸送長度已達到200m;國外的大輸送長度達1000m以上。

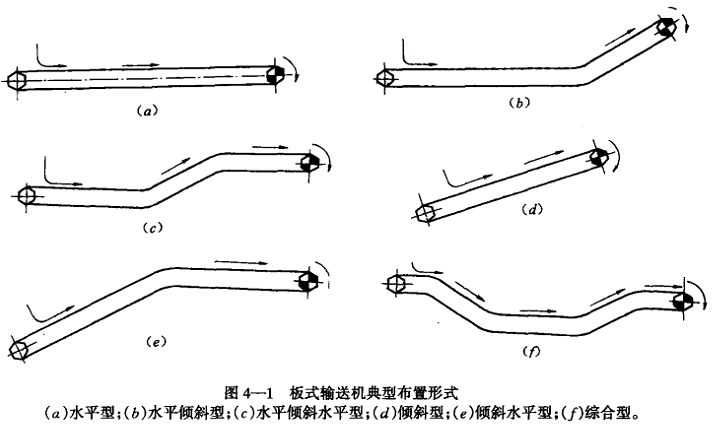

13輸送線路布置靈活。與帶式輸送機相比，鱗板式輸送機可以較大的化解和較小的彎曲半徑輸送物料，因此有較大的靈活性。其傾角可達30度~35度，彎曲半徑通常為5~8m.
14.在輸送過程中，同時可進行分類、清洗、干燥、冷卻或裝配等各種工藝作業。
15.所采用的鏈條及附件均由專業廠生產，質量得以保證，不但運行平穩可靠，同時可保證一定的使用壽命。

技術參數型號

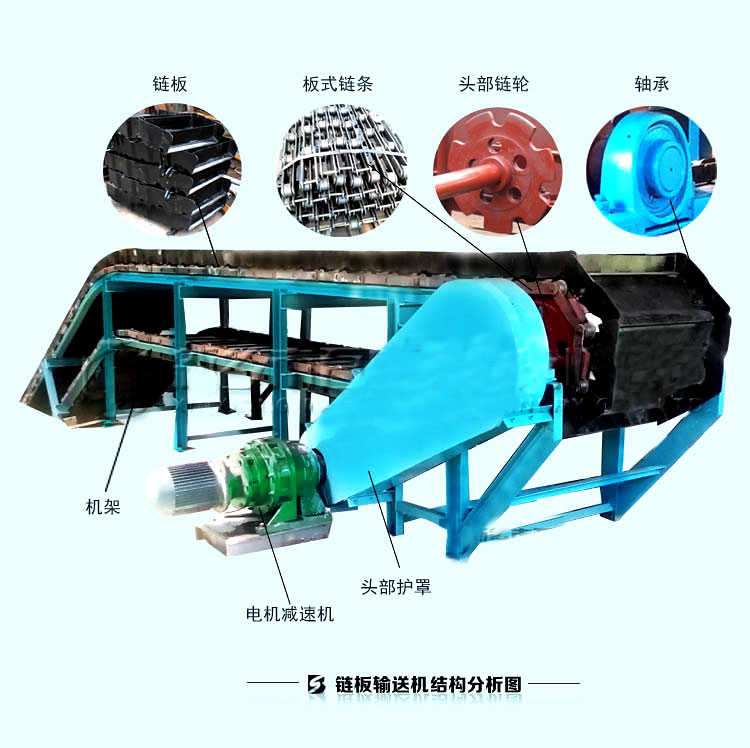

鏈帶式給料機結構示意圖

鏈帶式給料機應用范圍

板鏈式輸送機是板式輸送機的一種,廣泛用于礦山、冶金和水泥等行業,是原料處理或連續生產過程中不可缺少的設備,對輸送大塊和尖銳的物料尤為適宜。該系列輸送機具有結構簡單、運行可靠、使用壽命長,安裝維修簡單等特點,對物料粒度、塊狀、工作環境無特殊要求,運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送,鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。有輕型和中型之分。本系列輸送機適用于輸送塊粒及粉狀物料,是水泥廠物料設備更新換代產品,常用于輸送散狀物料,也適應于銳利灼熱物料的輸送。
